Các thành phần thiết bị trong hệ thống chuyển mẫu tự động
28/06/2022Bài viết hôm nay, xin chia sẻ thêm cho các bạn một số kiến thức về Hệ thống chuyển mẫu tự động. Cụ thể là kiến thức liên quan đến các thành phần, thiết bị có trong hệ thống như máy thổi khí (Blower), bộ đảo chiều khí (Air diverter), biến tần (Frequency), bộ nguồn (Power Pack), bộ chuyển cổng (diverter), trạm chuyển mẫu (Station).
Nếu các bạn cảm thấy bài viết này đem lại cho mình nhiều kiến thức bổ ích, hãy chia sẻ kiến thức cho mọi người nhé: https://tqmsolar.vn/cac-thanh-phan-thiet-bi-trong-he-thong-chuyen-mau-tu-dong
Như chúng ta đã biết, bất cứ hệ thống nào trong một tòa nhà đều phải có phòng máy riêng và các thiết bị chính, quan trọng được lắp đặt tại đây. Các thiết bị khác tùy thuộc vào chức năng sẽ được phân bố tại các khu vực như hộp kỹ thuật (gain), hành lang, sảnh, phòng...Hệ thống chuyển mẫu tự động cũng tương tự như vậy.
1. Các thiết bị chính trong hệ thống
- Bộ đảo chiều khí (Air Diverter)
- Bộ điều khiển máy thổi (Bộ biến tần - Frequency hoặc Bộ khởi động từ - Contactor)
- Bộ giảm tốc (Slow speed)
- Bộ nguồn (Power Supply)
- Bộ xử lý trung tâm (Central Control Unit)
- Bộ chuyển đa vùng (Linear Coupler) / (Power transfer)
2. Tính năng của thiết bị trong hệ thống

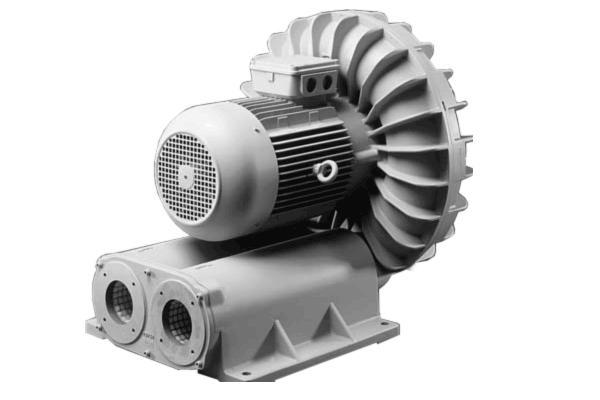

2.1 Máy thổi khí (Blower)
Máy thổi khí có chức năng tạo ra áp lực trong đường ống giúp hộp chuyển (Carrier) di chuyển từ vị trí này sang vị trí khác trong hệ thống đường ống.
2.2 Bộ đảo chiều khí
Máy thổi khí chỉ có nhiệm vụ tạo ra áp lực dương, nó không thể tạo ra áp lực âm. Chính vì thế, bộ đảo chiều khí sẽ đảm nhiệm chức năng đảo chiều khí từ áp lực dương sang áp lực âm và ngược lại. Hệ thống luôn cần lực đẩy và lực hút để có thể đưa hộp chuyển đi từ trạm này đi đến trạm khác trong hệ thống đường ống khép kín.
Tùy theo từng hãng mà thiết bị này được thiết kế theo phong cách riêng của từng hãng để không mắc bản quyền với nhau, nói theo cách dễ hiểu là không đụng hàng với nhau.
2.3 Bộ điều khiển máy thổi
Thiết bị này có chức năng dùng để khởi động hoặc dừng máy thổi theo đúng trình từ mà bộ xử lý trung tâm điều khiển.
Thiết bị này có thể là khởi động từ hoặc biến tần.

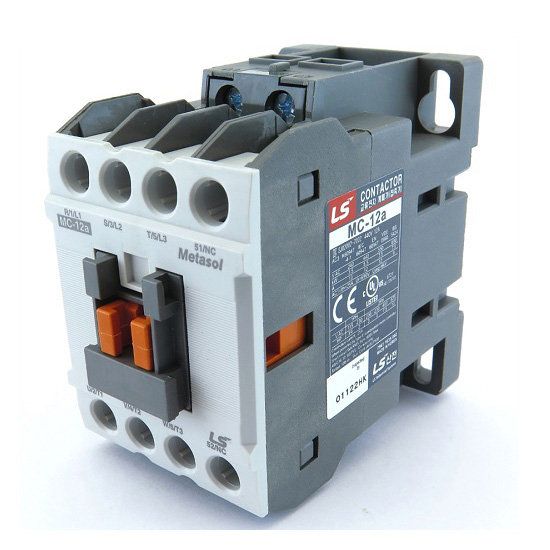

Khởi động từ

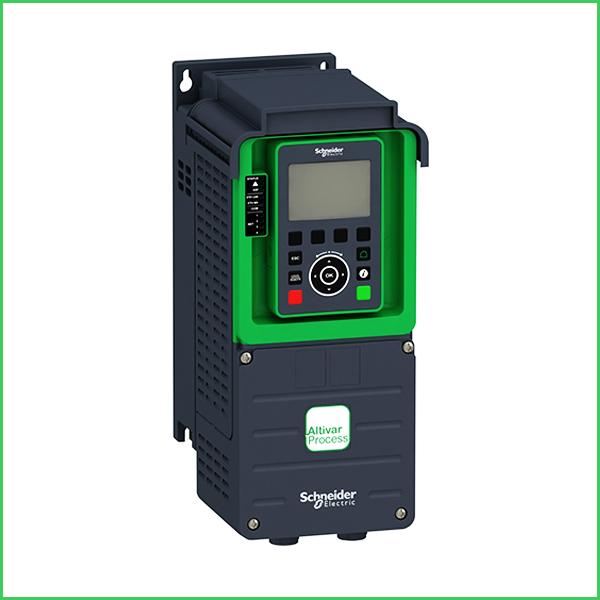

Biến tần

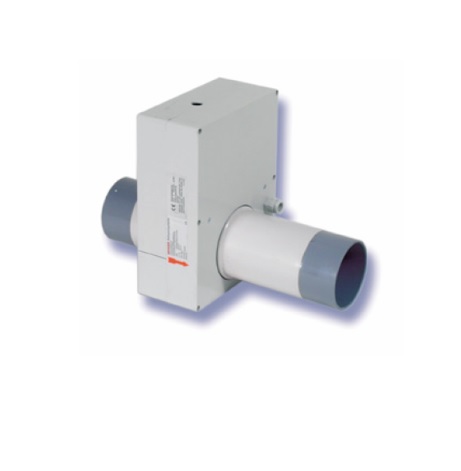

2.4 Bộ giảm tốc (Slow speed)
Bộ giảm tốc có chức năng làm giảm lưu lượng khí được bơm vào trong đường ống bằng cách giảm lưu lượng khí với một van điều tiết hoặc làm giảm tốc độ quay của động cơ từ đó có thể làm giảm tốc độ hộp chuyển di chuyển trong đường ống.
Sử dụng motor truyền động làm xoay thanh trượt để chặn một phần lưu lượng khí đi qua, kèm theo đó là van điều tiết khí bằng tay có thể điều chỉnh thêm với nhiều cấp độ nhờ đó có thể điều chỉnh được tốc độ của hộp chuyển.
Sử dụng biến tần để giảm tần số dòng điện. Từ đó, có thể làm giảm tốc độ quay của máy thổi, giảm tốc độ quay có nghĩa là lưu lượng khí bơm vào trong đường ống cũng sẽ giảm đi. Do đó, tốc độ của hộp chuyển sẽ giảm đi theo tùy chỉnh của người vận hành hệ thống.
2.5 Bộ nguồn (Power supply)
Bộ nguồn cung cấp năng lượng cho các thiết bị trong hệ thống hoạt động, tùy vào từng hãng mà họ sử dụng các loại bộ nguồn có điện áp và dòng điện khác nhau.

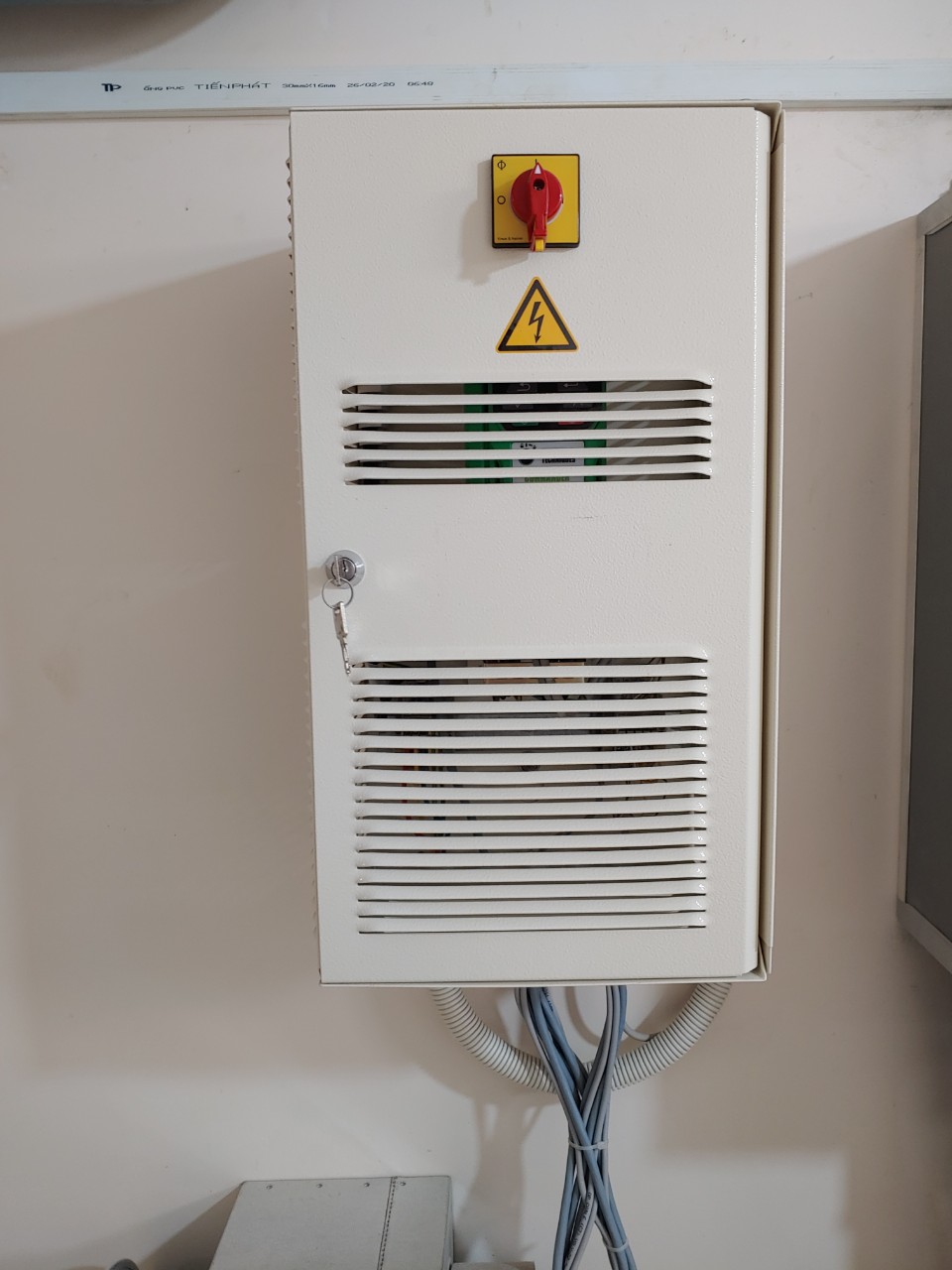

Các bộ nguồn này đều được lắp trong tủ điện để bảo vệ bộ nguồn khỏi các tác nhân của môi trường. Tránh hỏa hoạn khi xảy ra sự cố cháy nổ.
2.6 Bộ chuyển cổng (Diverter)
Bộ chuyển cổng có chức năng điều hướng đi cho hộp chuyển mẫu. Các đường ống liên kết với thiết bị này tạo thành một mạng lưới đường ống và liên thông với nhau.
2.7 Trạm chuyển mẫu (Station)
Trạm chuyển mẫu có chức năng nhận/gửi hộp chuyển mẫu từ trong hệ thống. Trạm được lắp đặt tại các khoa phòng có nhu cầu vận chuyển. Chúng được các hãng thiết kế với tính thẩm mỹ rất cao vì được lắp tại các khoa phòng, nơi mà người sử dụng tương tác rất cao.
2.8 Bộ xử lý trung tâm (Central control unit)
Tùy theo từng hãng mà bộ xử lý trung tâm được thiết kế là một thiết bị riêng biệt hoặc được tích hợp vào một máy tính.
Có chức năng quản lý, giám sát và điều khiển tất cả các thiết bị trong hệ thống. Với giao diện trực quan sinh động, cho phép người dùng truy xuất dữ liệu, thống kê tần xuất lượt gửi của từng khu vực, từng trạm và kể cả lỗi phát sinh trong quá trình vận hành.
2.9 Bộ chuyển đa vùng (Linear coupler)
Bộ chuyển đa vùng có chức năng kết nối các line với nhau, giúp các trạm không nằm trong cùng 1 line có thể gửi cho nhau. Thiết bị này lắp đặt cho các hệ thống từ 4 line trở lên sẽ hiệu quả hơn, chiếm ít diện tích hơn khi lắp đặt trong phòng máy.
--
Vừa rồi là một ít kiến thức về các thành phần thiết bị trong hệ thống chuyển mẫu tự động. Hi vọng bài viết này đã giúp các bạn hiểu rõ hơn về hệ thống. Nếu các bạn thấy bài viết bổ ích xin hãy chia sẻ kiến thức này cho bạn bè hoặc đồng nghiệp của mình nhé.
