Tìm hiểu trạm chuyển mẫu trong hệ thống chuyển mẫu tự động

 Bài viết hôm nay, xin chia sẻ với các bạn kiến thức nguyên lý và cấu tạo của trạm chuyển mẫu, nắm rõ được sự giống nhau và khác nhau của từng loại trạm chuyển mẫu của từng hãng sản xuất.

 Nếu các bạn cảm thấy bài viết này là bổ ích, thì đừng ngần ngại chia sẻ cho người thân, bạn bè và đồng nghiệp của mình nhé: https://tqmsolar.vn/tim-hieu-tram-chuyen-mau-trong-he-thong-chuyen-mau-tu-dong

1. Khái niệm:

  Trạm chuyển mẫu là một thành phần trong hệ thống, được người dùng tương tác và sử dụng nhiều nhất trong hệ thống. Trạm dùng để gửi hộp chuyển đi và nhận hộp chuyển từ nơi khác gửi về.

2. Chức năng:

  Trạm chuyển mẫu có chức năng nhận các hộp chuyển từ trạm khác gửi về và gửi hộp chuyển đến các nơi khác theo chỉ định. Trạm được trang bị các tính năng khác như: Nhận dạng người sử dụng thông qua thẻ từ, đọc mã RFID nhận dạng hộp chuyển từ nơi khác gửi đến và gửi đi...

3. Phân loại trạm:

  Các trạm chuyển mẫu được hãng sản xuất rất đa dạng về mẫu mã, nhưng về cơ bản sẽ có 2 loại:

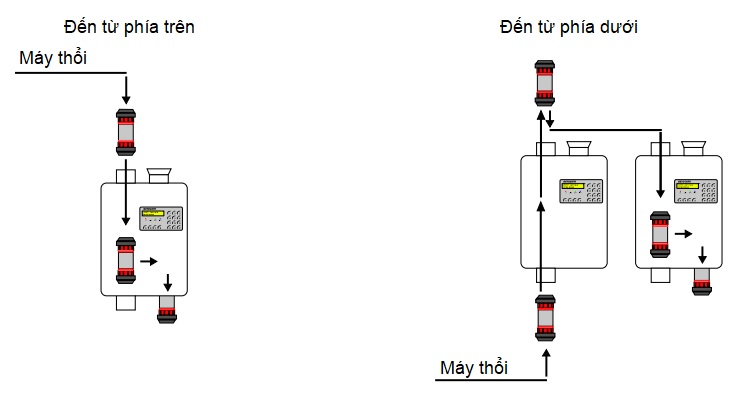

 Trạm cuối

Trạm cuối là trạm chỉ lắp ở cuối nhánh đường ống. Nhận hộp chuyển dưới áp lực nén của máy thổi. Và gửi hộp chuyển dưới áp lực hút của máy thổi. Trạm cuối không thể sử dụng để làm trạm thông.

 Trạm thông

Trạm thông là trạm có thể lắp ở cuối nhánh đường ống, có thể lắp ở giữa các nhánh đường ống. Cơ cấu nhận hộp chuyển phức tạp hơn, dưới áp lực nén của máy thổi hộp chuyển đi qua trạm. Sau đó, cơ cấu trạm sẽ xoay để đón hộp chuyển. Cuối cùng, máy thổi tạo áp lực hút để đưa hộp chuyển đi vào trạm.

3.1. Trạm chuyển mẫu nhận/gửi (send/ revecing)

  Trạm này có 2 loại là trạm thông và trạm cuối.

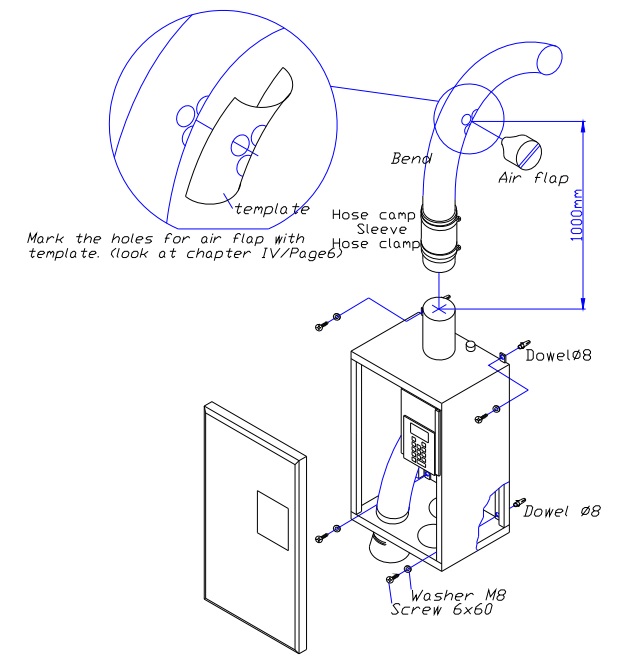

 * Trạm cuối là trạm có cơ cấu chỉ nhận được hộp chuyển từ trên xuống.

  Trạm có van thoát khí phía trên đầu trạm.

Hình ảnh tham khảo

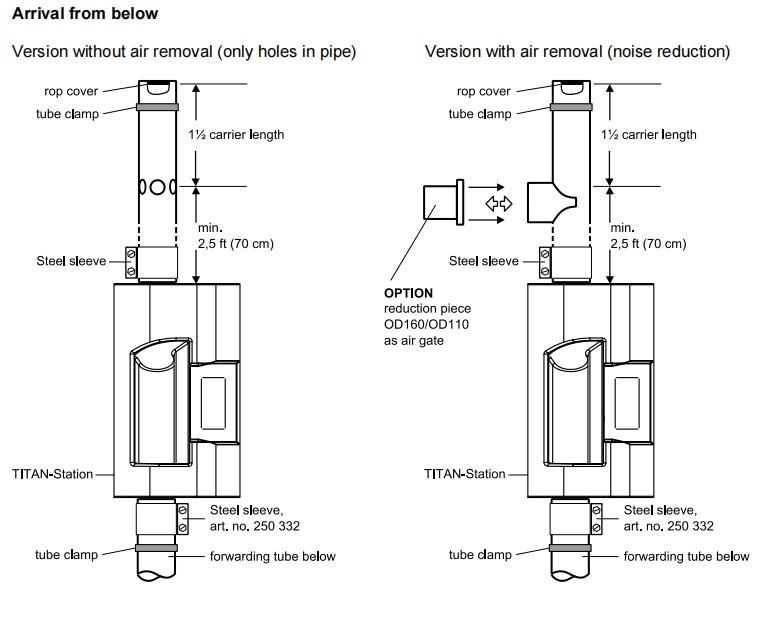

 *Trạm thông là trạm có cấu nhận hộp chuyển từ bên dưới nhưng có cũng thể lắp đặt làm trạm cuối.

  Nếu trạm thông được lắp đặt làm trạm cuối thì đều phải có van thoát khí phía trạm đầu trạm. Nếu được lắp đặt làm trạm thông thì không cần phải lắp đặt van phía  trên trạm.

Hình ảnh tham khảo

3.2 Trạm chuyên gửi (Multisending station)

 Trạm chuyện gửi chỉ có chức năng gửi hộp chuyển và không có chức năng nhận, đặc biệt ở chỗ trạm có nhiều họng gửi hơn giúp người sử dụng không phải chờ đợi để gửi lần lượt từng hộp chuyển vào trạm.

 Trạm chuyên gửi không có van thoát khí ở phía trên đầu trạm vì chúng không có chức năng nhận. Nên không khí không bao giờ thổi về trạm này.

Hình ảnh tham khảo

3.3 Trạm chuyển gửi (Multireceiving station)

 Trạm chuyên nhận chỉ có chức năng nhận hộp chuyển và không có chức năng gửi. Trạm nhỏ gọn và có thanh ray để nhận nhiều hộp chuyển cùng một lúc.

 Trạm có van thoát khí ở phía trên để xả khí khi hộp chuyển đến trạm.

Hình ảnh tham khảo

4. Một số trạm điển hình - Aerocom

4.1 Trạm chuyển mẫu nhận/ gửi

  - Trạm chuyển mẫu TITAN thuộc dòng trạm cao cấp và hiện đại nhất của Aerocom. Thiết kế đẹp, tính thẩm mỹ cao, với vật liệu cao cấp. Tích hợp nhiều tính năng công nghệ của hãng với AC3000.

Hình ảnh tham khảo

Thông số kỹ thuật tham khảo:

Ngoài ra, Aerocom còn có một số loại trạm khác như:

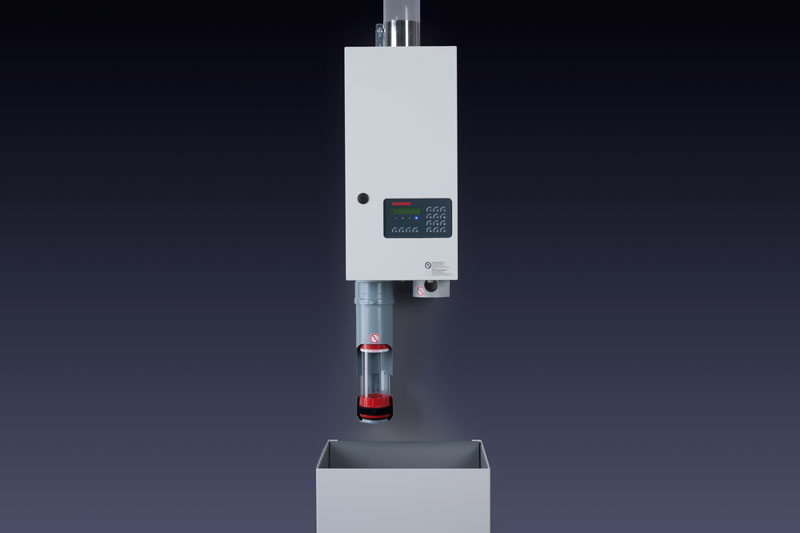

1. Trạm EWS

Hình ảnh tham khảo

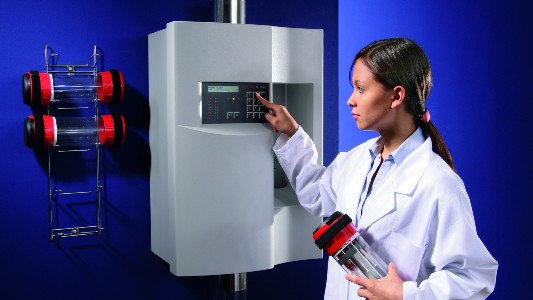

2. Trạm Premium

Hình ảnh tham khảo

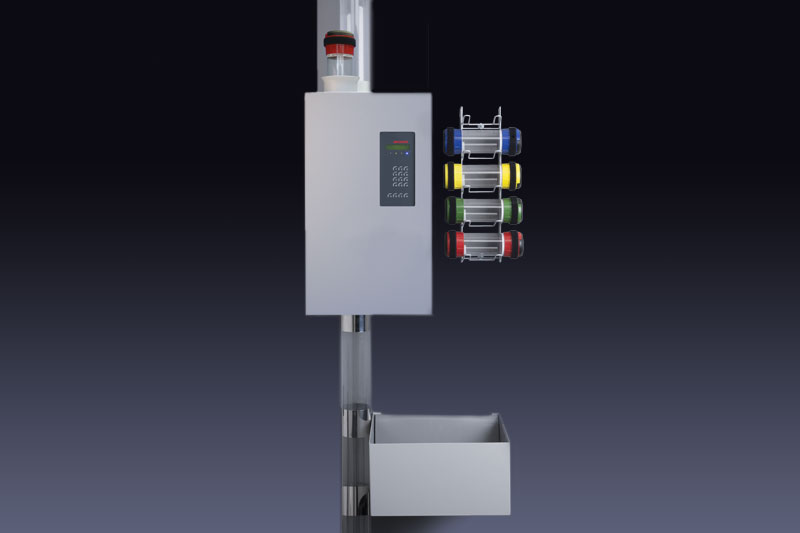

3. Trạm TREN

Hình ảnh tham khảo

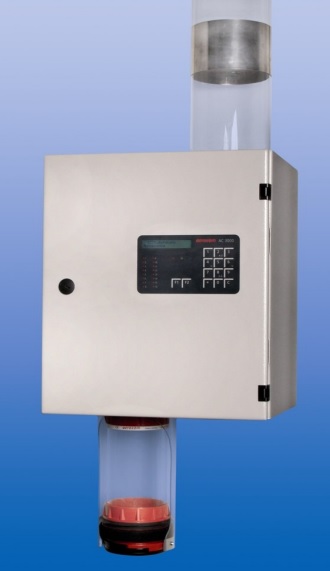

4. Trạm COM

Hình ảnh tham khảo

 Vừa rồi là một số trạm thông dụng được nêu ở phía trên, ngoài ra còn khá nhiều loại trạm khác nhưng không phổ biến ở Việt Nam

4.2 Trạm chuyên gửi

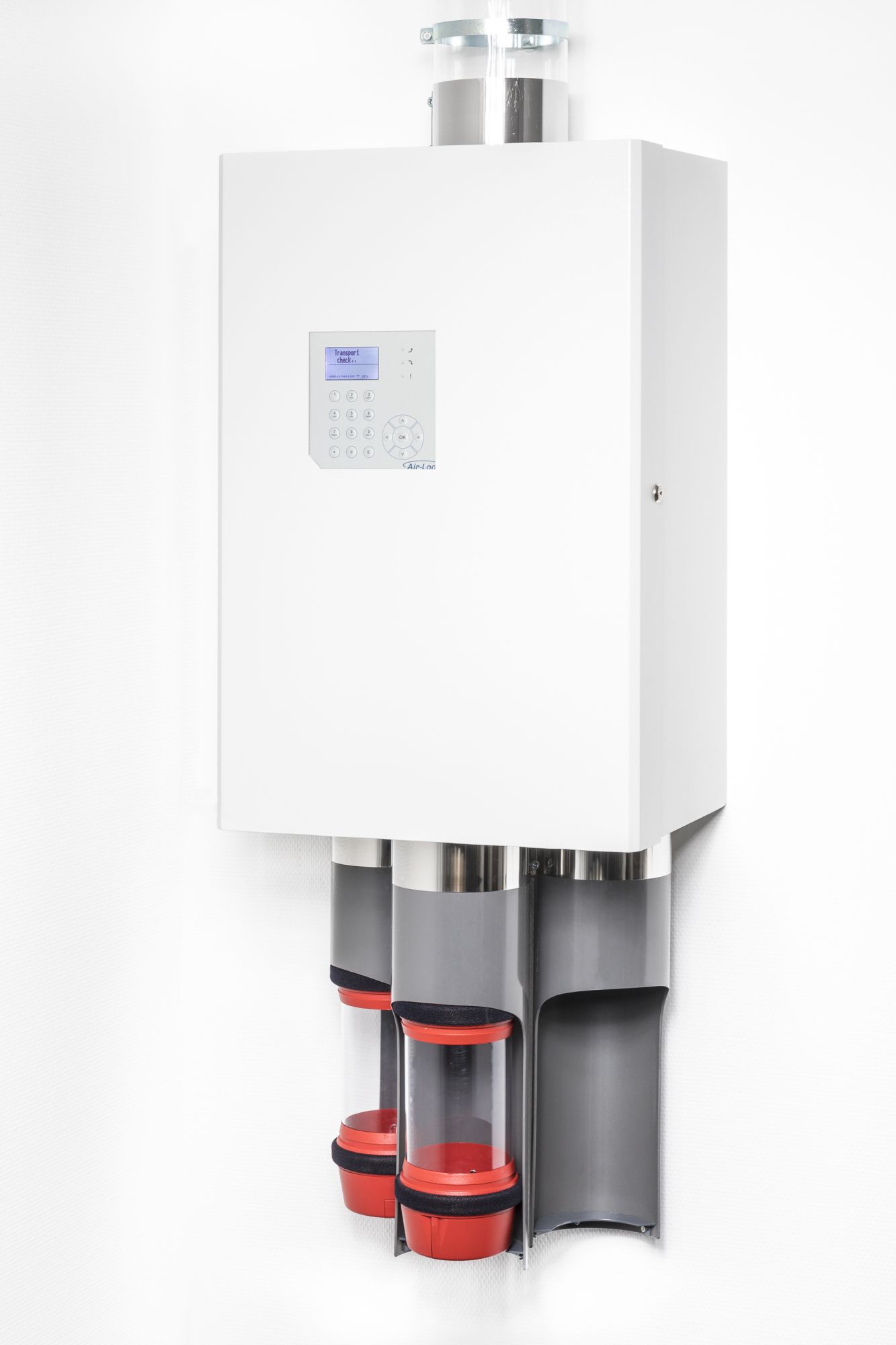

  Trạm chuyển mẫu Multiload là trạm có chức năng chuyên gửi và không có chức năng nhận, với 3 họng gửi hộp chuyển. Trạm thường được lắp đặt tại khu vực có tần suất vận chuyển cao như phòng Xét Nghiệm, Kho thuốc...Trạm cũng thuộc dòng cao cấp với thiết kế có tính thẩm mỹ cao.

Hình ảnh tham khảo

Thông số kĩ thuật tham khảo:

4.3 Trạm chuyên nhận

  Trạm chuyển mẫu này có chức năng chuyên nhận và không có chức năng gửi. Tính năng vượt trội của trạm này là có khả năng nhận nhiều hộp chuyển cùng một thời điểm. Trạm được trang bị thanh ray để giảm sốc cho hộp chuyển đến. Trạm được lắp đặt ở nơi có tần suất sử dụng cao. Được thiết kế có tính thẩm mỹ cao và vật liệu bằng thép.

Hình ảnh tham khảo

Thông số kĩ thuật tham khảo:

5. Nhận xét và đánh giá

  Trạm chuyển mẫu của bất kỳ hãng nào cũng đều có 2 chủng loại: hàng giá rẻ và hàng cao cấp để đáp ứng nhu cầu cho các phân khúc khách hàng. Tuy nhiên, về cơ cấu hoạt động và chất lượng sản phẩm vẫn đạt tiêu chuẩn của từng hãng sản xuất.

  Trạm chuyển mẫu nhận/gửi là loại trạm rất phổ biến và được sử dụng nhiều trong hệ thống chuyển mẫu của bất cứ hãng nào. Do đó, chúng rất đa dạng về kiểu trạm và mẫu mã. Cơ cấu của trạm này có thể khác nhau về cách nhận/gửi nhưng chức năng thì giống nhau.

 Trạm chuyên nhận và trạm chuyên gửi thì không đa dạng, chúng chủ yếu chỉ được nâng cấp về cơ cấu bên trong, linh kiện và tính năng của trạm.

 Các hãng đều có thế mạnh riêng của mình như mạnh về thiết kế thẩm mỹ, mạnh về cơ cấu hoạt động, mạnh về phần mềm giao tiếp của hệ thống...

 Hiện nay, ở Việt Nam hãng Aerocom là hãng đang đứng đầu về thị phần, tiếp đó là Sumetzberger, Telecom, HORTIG rohrpost, swisslog...Tuy nhiên, các hãng chuyên về thiết bị y tế đang thực hiện chiêu trò bán gói thiết bị y tế tặng kèm hệ thống chuyển mẫu để quảng bá thương hiệu, hứa hẹn sự cạnh tranh đầy khốc liệt trong tương lai.
