Tìm hiểu về bộ xử lý trung tâm của hệ thống chuyển mẫu tự động
02/04/2024Bài viết hôm nay, mình xin chia sẻ đến mọi người một ít kiến thức liên quan đến bộ xử lý trung tâm của hệ thống chuyển mẫu tự động của 2 hãng Aerocom và Sumetzberger.
1. Khái niệm về bộ xử lý trung tâm
Bộ xử lý trung tâm là nơi quản lý tất cả các thiết bị trong hệ thống chuyển mẫu, nó giao tiếp với các thiết bị, truyền tín hiệu và ghi nhận phản hồi từ các thiết bị trong hệ thống. Từ đó giám sát, quản lý các thiết bị theo thời gian thực. Mọi tín hiệu gửi đi và hồi đáp được ghi nhận và đưa về phần mềm giám sát trên máy tính.
2. Mô tả bộ xử lý trung tâm của hãng Aerocom
- Bộ xử lý trung tâm version thấp nhất là hệ thống AC50, AC1000, 2U. Chương trình sẽ được lập trình tại trạm chủ khá đơn giản. Và hệ thống có quy mô nhỏ chỉ gồm 1 zone.
- Về sau hãng đã phát triển lên hệ thống AC3000 có bộ bo mạch chủ riêng cho từng zone và có quy mô lớn hơn nhiều so với các đời trước. Hệ thống AC3000 là hệ thống thông dụng nhất của hãng Aerocom đang cung cấp ra thị trường.
- Với nhiều tính năng ưu việt hỗ trợ mở rộng zone, kết nối thiết bị, truy xuất dữ liệu, quản lý hệ thống bởi phần mềm trên máy tính.
- Hệ thống ver AC3000 có thể mở rộng trạm tối đa 512 trạm và hơn 65000 địa chỉ trạm. Tính tới thời điểm bây giờ, hãng đã phát triển thêm hệ thống AC4000 với nhiều tính năng ưu việt, có thể mở rộng trạm vô hạn nhờ tích hợp địa chỉ IP cho địa chỉ trạm.

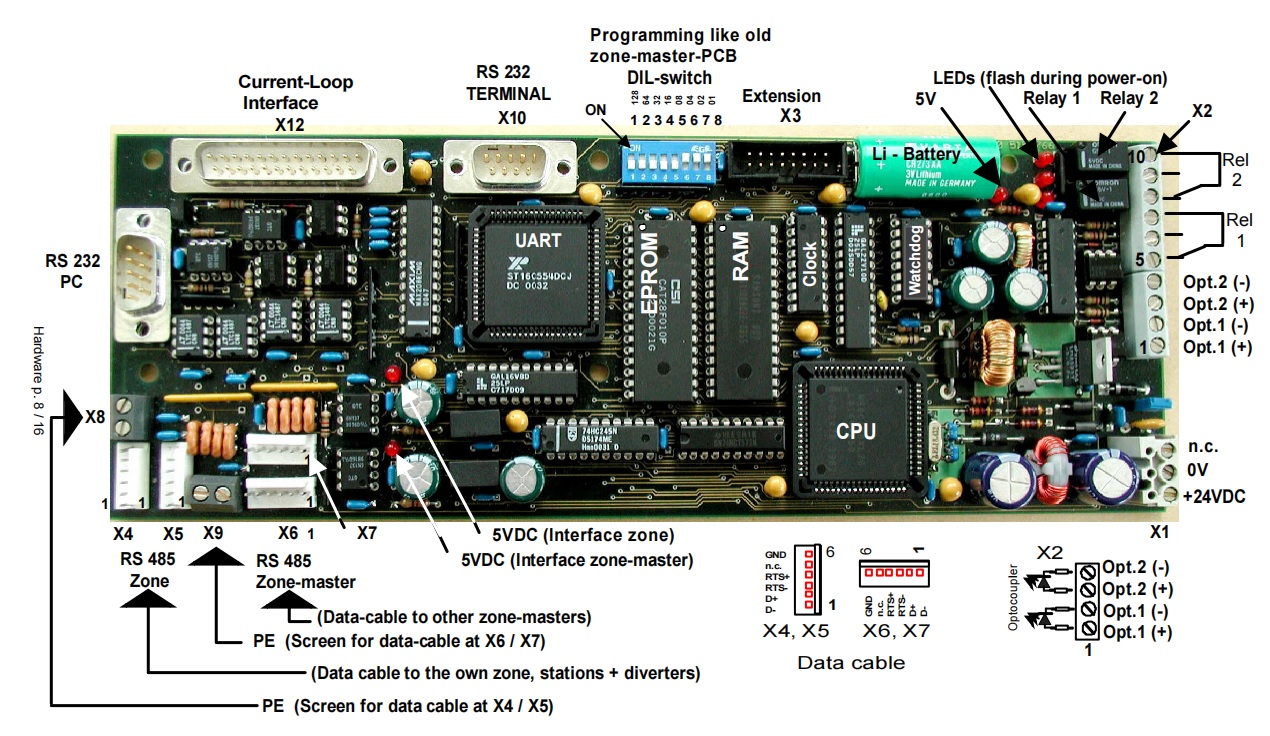

| Kí hiệu | Diễn giải |
| Chân X1 | Chân cấp nguồn 24VDC cho bo mạch |
| Chân X2 | Chân đấu nối chân relay để kết nối vào thiết bị báo cháy |
| Chân X3 (Extension) | Vị trí chân nạp firmware |
| Chân X4, X5 | Chân kết nối tín hiệu từ các trạm, diverter về zone |
| Chân X6, X7 | Chân kết nối tín hiệu đến các zone master khác ( trong hệ thống có nhiều zone master ) |
| Chân X8 | Chân tiếp đất (Grounding) cho tín hiệu từ trạm, diverter về zone |
| Chân X9 | Chân tiếp đất (Grounding) cho tín hiệu đến zone master khác |
| Chân X10 | Chân giao tiếp RS232 |
| Chân X12 | Chân giao tiếp Current - loop interface |
| Chip UART | IC giao tiếp truyền nhận dữ liệu không đồng bộ giữa các thiết bị với nhau |
| Chíp EPROM | IC nhớ, dùng để lưu các chương trình khởi động hệ thống. |
| Chíp RAM | IC nhớ, dùng để hỗ trợ CPU xử lý dữ liệu. |
| Chíp CPU | Bộ vi xử lý trung tâm, xử lý các dữ liệu từ hệ thống được RAM gửi lên. |
3. Mô tả bộ xử lý trung tâm của hãng Sumetzberger
Bộ xử lý trung tâm của hãng Sumetzberger ở phiên bản thấp nhất cũng sẽ lập trình hệ thống trên trạm chủ với thao tác hoàn toàn bằng tay: khai báo giá trị, các thông số trạm, chương trình...

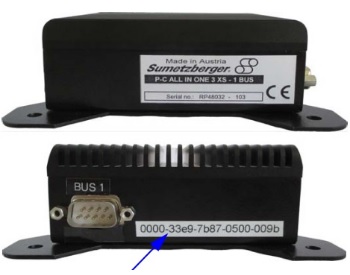

Cùng với sự phát triển của công nghệ, hãng Sumetzberger cũng đã cải tiến hệ thống của mình. Cài đặt, quản lý và vận hành đều thông qua phần mềm được cài đặt trên PC, All in one. Rất gọn nhẹ và đơn giản nhưng vẫn đầy đủ tính năng và công nghệ hỗ trợ người sử dụng và vận hành hệ thống.
4. So sánh sự khác nhau của bộ xử lý trung tâm giữa Aerocom và Sumetzberger
Dưới đây là bảng so sánh cho các bạn dễ hình dung sự khác nhau giữa 2 hệ thống
| Aerocom | Sumetzberger |
| Địa chỉ trạm được cài đặt bằng cách truy cập vào chương trình của bo mạch để cài đặt tham số. | Địa chỉ trạm được cài đặt bằng thủ công với các nút gạt DIP swtich |
| Địa chỉ bộ chuyển cổng được cài đặt bằng thủ công với các nút gạt DIP swtich | Địa chỉ bộ chuyển cổng được cài đặt bằng thủ công với các nút gạt DIP swtich |
| Địa chỉ bo mạch chủ được cài đặt bằng thủ công với các nút gạt DIP swtich | Không sử dụng bo mạch chủ |
| Cài đặt, vận hành hệ thống bởi máy tính. | Cài đặt, vận hành hệ thống bởi máy tính và All in one |
| Sử dụng phần mềm WIN AC3000 | Sử dụng phần mềm Power Control Edit |
| Mỗi zone sẽ sử dụng 1 bộ xử lý trung tâm để quản lý thiết bị, khả năng mở rộng trạm cao hơn. | All in one sẽ quản lý toàn bộ thiết bị nhưng bị hạn chế mở rộng trạm, tùy theo quy mô hệ thống để chọn thiết bị. |
| Bus dữ liệu: 2 core | Bus dữ liệu: 4 core |
Vừa rồi là một số kiến thức về bộ xử lý trung tâm mà mình muốn chia sẻ cho các bạn. Hi vọng sẽ giúp ích cho các bạn, những ai đang trong lĩnh vực này và cả những bạn đam mê tìm hiểu.
