Tìm hiểu về bộ khuếch đại tín hiệu của hệ thống AC3000 của hãng Aerocom
23/05/2024Bài viết hôm nay chúng ta sẽ tìm hiểu về bộ khuếch đại tín hiệu của hệ thống chuyển mẫu AC3000 của hãng Aerocom.
1. Khái niệm
Bộ khuếch đại tín hệu có nhiệm vụ làm mới và khuếch đại tín hiệu để đảm bảo tín hiệu được ổn định khi truyền tải đi xa trong hệ thống, tránh hiện tượng bị bóp méo và mất các gói dữ liệu gây ra lỗi hệ thống.
Thiết bị được lắp đặt hầu hết trong hệ thống dù nhỏ hay lớn. Tuy nhiên, chúng sẽ phát huy công năng khi được lắp đặt trong hệ thống lớn hoặc có đường dây cáp dài trên 1000 mét.

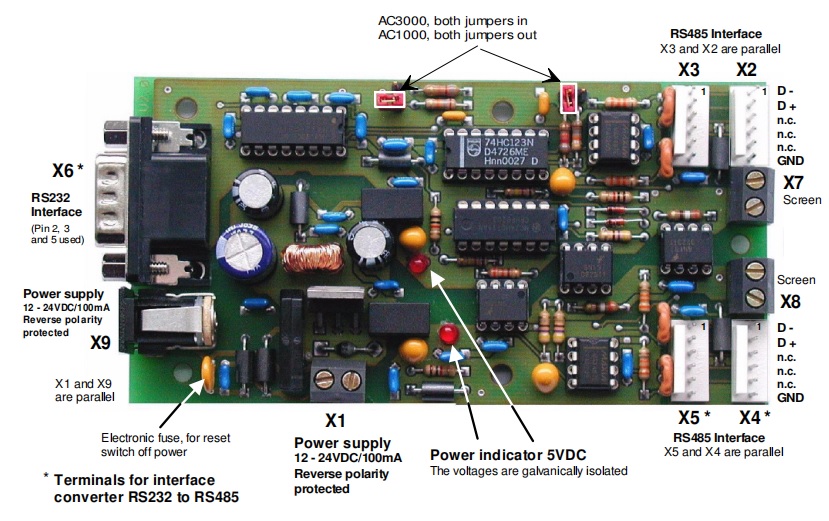

2. Mô tả
| Chú thích chức năng chân cắm | |
| Chân X1 | Chân cấp nguồn 12-24VDC/100mA |
| Chân X2 | Chân tín hiệu |
| Chân X3 | Chân tín hiệu |
| Chân X4 | Chân tín hiệu từ CCU vào |
| Chân X5 | Chân tín hiệu từ CCU vào |
| Chân X6 | Chân RS232 kết nối đến máy tính |
| Chân X7 | Chân tiếp đất (PE) |
| Chân X8 | Chân tiếp đất (PE) |
| Chân X9 | Chân cáp nguồn tương tự chân X9 |

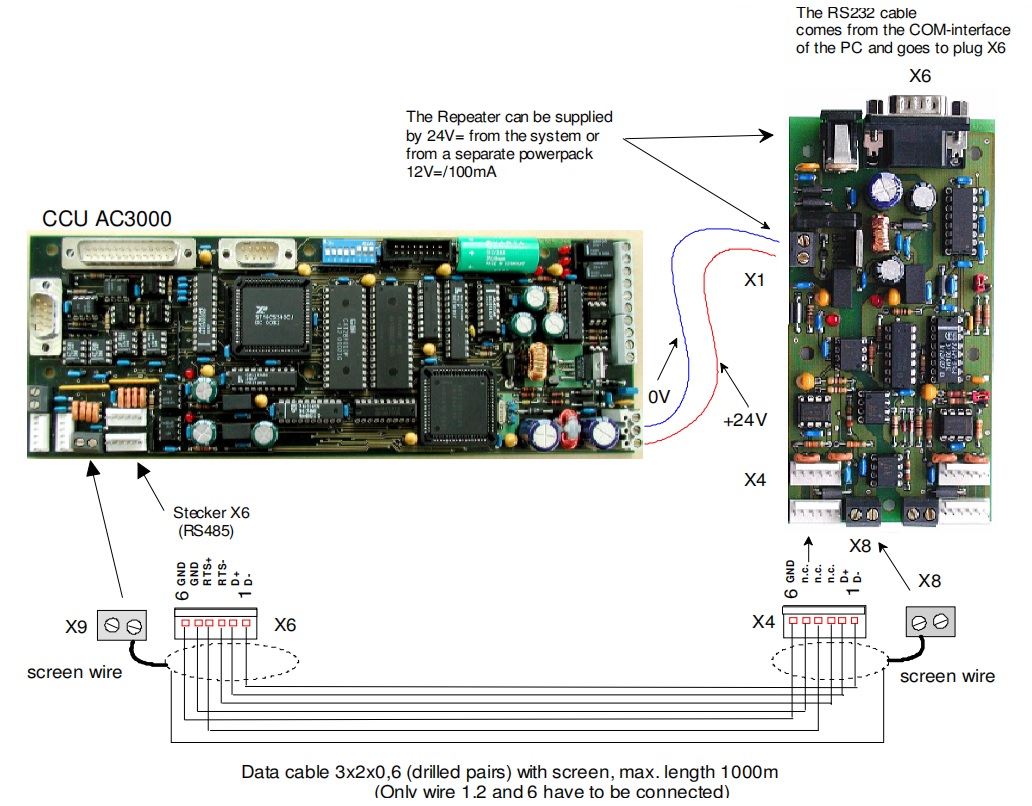

3. Mô tả kết nối đến CCU
Chúng ta sẽ có chân X4, X5 của bộ khuếch đại tín hiệu kết nối đến chân X6 của bộ xử lý trung tâm. Bên cạnh đó, chúng ta sẽ kết nối dây tiếp đất (screen wire) giữa 2 chân X8 và X9.

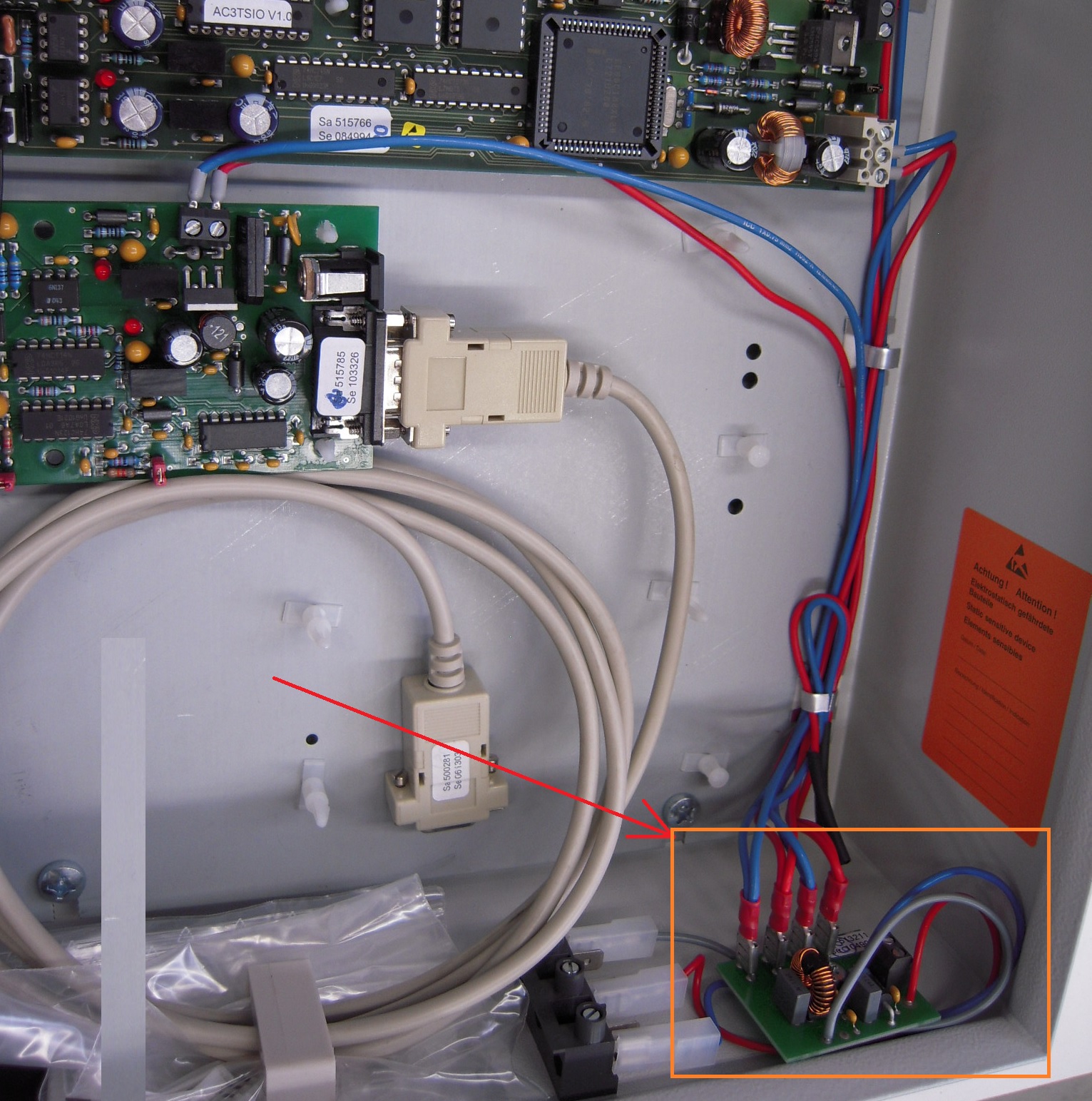

Nguồn điện chúng ta có thể lấy từ CUU qua hoặc lấy từ bộ bộ ổn áp điện trong tủ điện trong CCU để cấp nguồn cho các bo mạch bên trong.

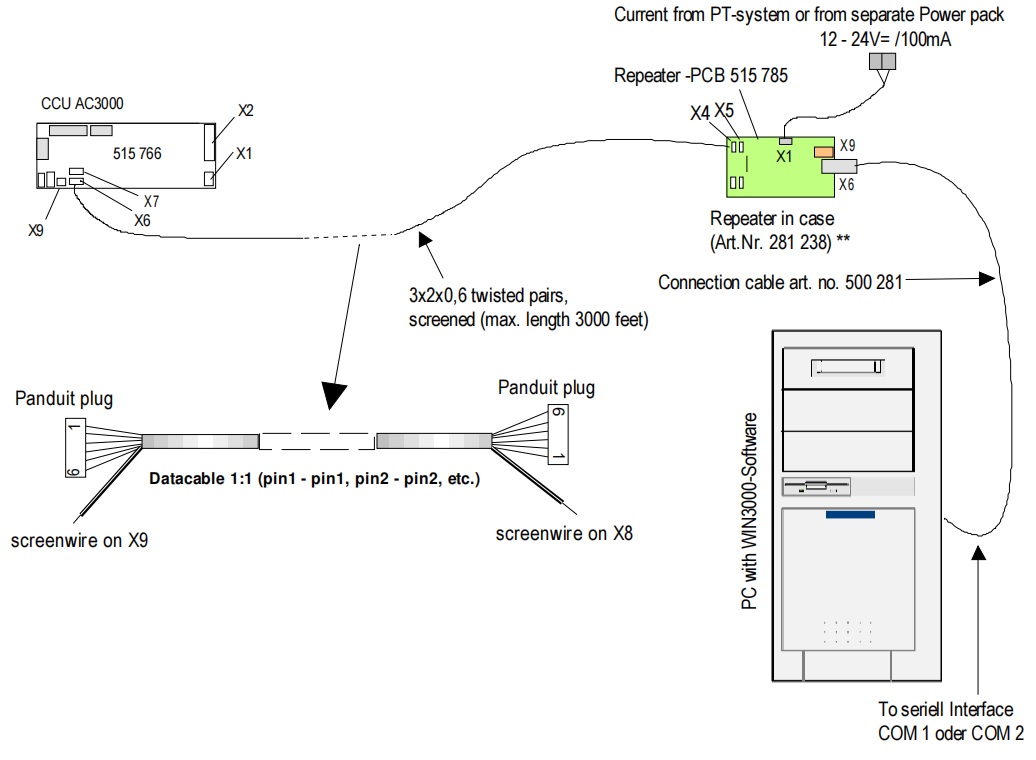

4. Mô tả kết nối đến máy tính
Trên hình chúng ta thấy từ chân X6, X7 của bo mạch CCU kết nối đến chân X4, X5 của bộ khuếch đại tín hiệu, từ chân X6 dây cáp RS232 kết nối đến máy tính trung tâm đã cài đặt phần mềm quản lý hệ thống WIN3000 .
Vừa rồi là một số kiến thức liên quan đến bộ khuếch đại tín hiệu của hệ thống AC3000 của hãng Aerocom. Hi vọng giúp các bạn cũng cố thêm kiến thức của mình để vận hành và bảo trì hệ thống.
