Tìm hiểu về bộ chuyển vùng - transfer zone

1. Khái niệm về bộ chuyển vùng (transfer zone)

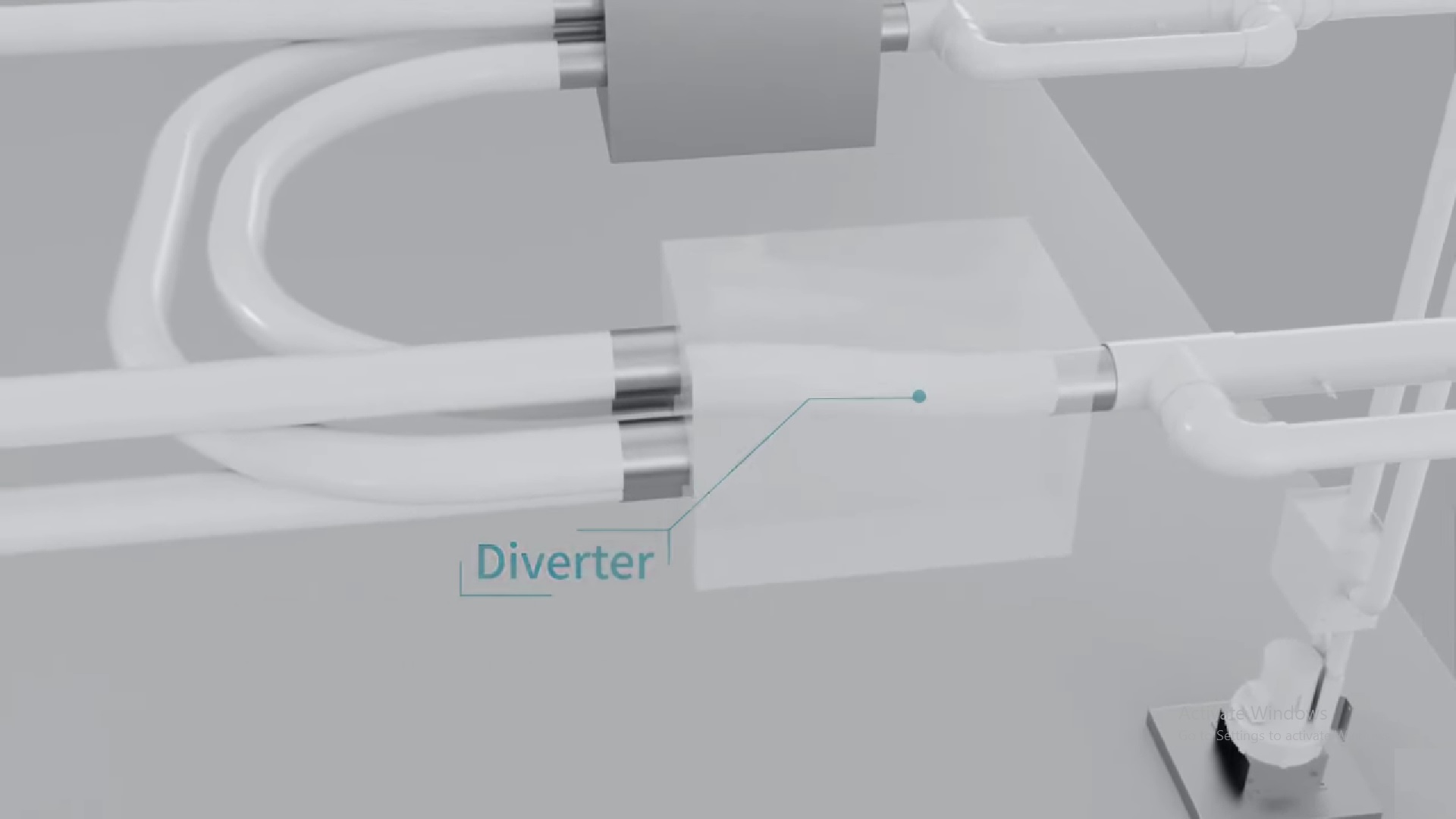

   Trong hệ thống chuyển mẫu tự động, bộ chuyển vùng (transfer zone) là khu vực trung gian giúp chuyển giao hộp chuyển mẫu từ khu vực (zone) này sang khu vực khác mà không làm gián đoạn quá trình vận chuyển của toàn hệ thống. Bộ chuyển vùng đóng vai trò quan trọng để đảm bảo mẫu được di chuyển liên tục, chính xác và an toàn giữa các khu vực (zone) trong một hệ thống. Chúng là sự kết hợp giữa các bộ chuyển cổng (diverter) với nhau, tạo ra các tuyến ống để trao đổi hộp chuyển giữa 2 hoặc nhiều zone trong hệ thống chuyển mẫu tự động.

2. Nguyên lý

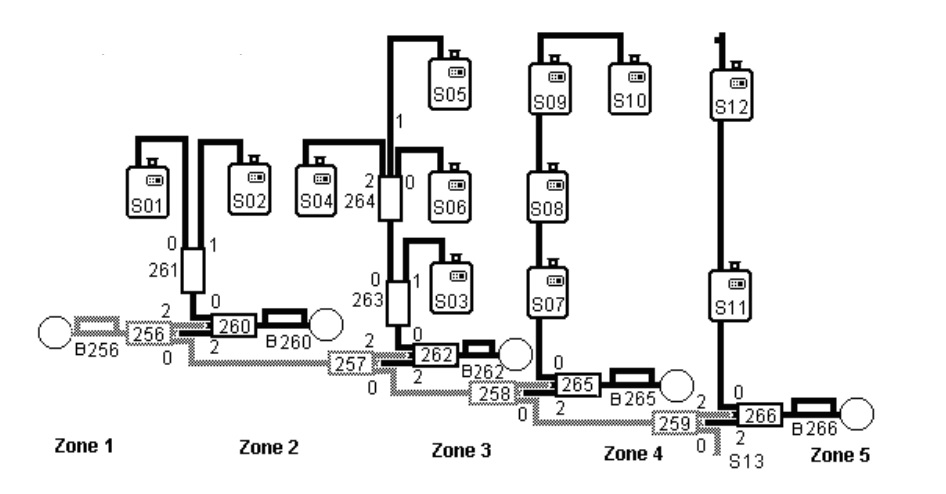

  Sự kết hợp của các bộ chuyển cổng (diverter) tạo nên transfer zone. Các port của diverter ở 2 zone khác nhau sẽ kết hợp với nhau tạo ra ít nhất 2 tuyến ống để luân chuyển hộp chuyển cho nhau.

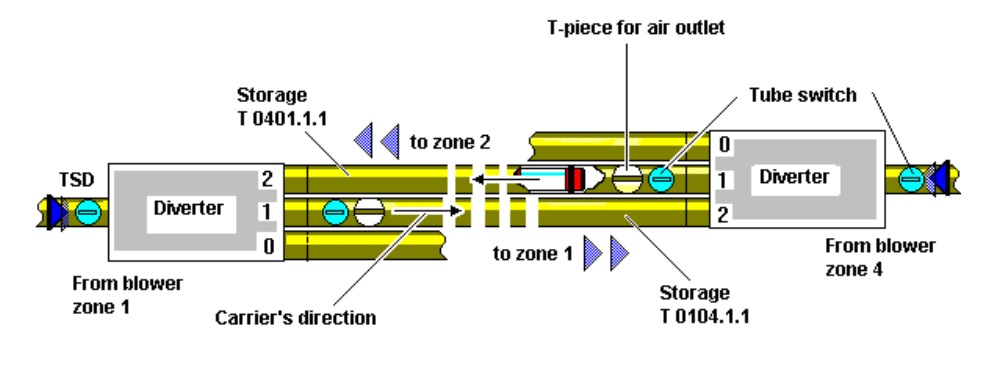

  Xem hình ảnh phía trên:

Trên hình chúng ta thấy

- Port 1 của zone 1 được trang bị cảm biến quang để phát hiện hộp chuyển đi qua để kích hoạt dừng máy thổi khí. Phía trước có các lỗ thoát khí để giảm quán tính của hộp chuyển khi chạy qua đường ống này.

- Port 2 của zone 4 sẽ có hộp chuyển đang chờ. Sau đó, máy thổi zone 4 sẽ tạo áp lực hút hộp chuyển về, chạy qua cảm biến quang của diverter zone 4 sẽ kích hoạt máy thổi khí dừng lại.

- Tương tự đối với port 1 của zone 4 và port 2 của zone 1.

3. Chức năng

Transfer zone có nhiệm vụ luân chuyển các hộp chuyển qua lại giữa 2 hoặc nhiều zone trong một hệ thống.

Chúng tạo ra sự liên kết giữa các zone thông qua các tuyến ống để trao đổi hộp chuyển một cách nhanh nhất, ngắn nhất để tối ưu thời gian vận chuyển trong hệ thống.

4. Ưu điểm và nhược điểm

4.1 Ưu điểm

- Hiệu quả đối với hệ thống nhỏ từ 2-3 zone.

- Tiết kiệm chi phí cho chủ đầu tư.

- Bảo trì dễ dàng.

4.2 Nhược điểm

- Không hiệu quả đối với hệ thống lớn có 4 zone trở lên.

- Khá chiếm diện tích khi lắp đặt với hệ thống có nhiều zone.

- Bảo trì tốn khá nhiều thời gian.

- Không tối ưu tốc độ và thời gian vận chuyển.

Video tham khảo:

5. Kết bài

  Vừa rồi, chúng ta đã tìm hiểu về cấu tạo và nguyên lý của transfer zone trong hệ thống chuyển mẫu tự động. Có thêm một kiến thức mới nữa sẽ giúp Quý anh chị nắm vững kiến thức để vận hành hệ thống đối với các anh chị đã và đang làm trong lĩnh vực này.
