1. Thông tin chung

  Trạm chuyển mẫu OES của hãng Aerocom, chúng được đồng bộ để sử dụng chung bo mạch điều khiển. Tùy theo các loại trạm mà cơ cấu hoạt động của chúng sẽ khác một chút về các linh kiện kết nối như thêm cảm biến, thêm động cơ... và một số chi tiết khác. Cho nên bài viết sẽ không nhắc lại kiến thức này. Các bạn hãy xem lại bài viết: Tìm hiểu cách đăng nhập và cài đặt thông số trạm chuyển mẫu của hãng Aerocom để củng cố lại kiến thức nhé.

2. Mô tả trạm chuyển mẫu

- Vỏ trạm được làm từ thép không gỉ và sơn tĩnh điện.

- Mặt trên và mặt dưới trạm, họng nhận được làm từ nhựa PVC.

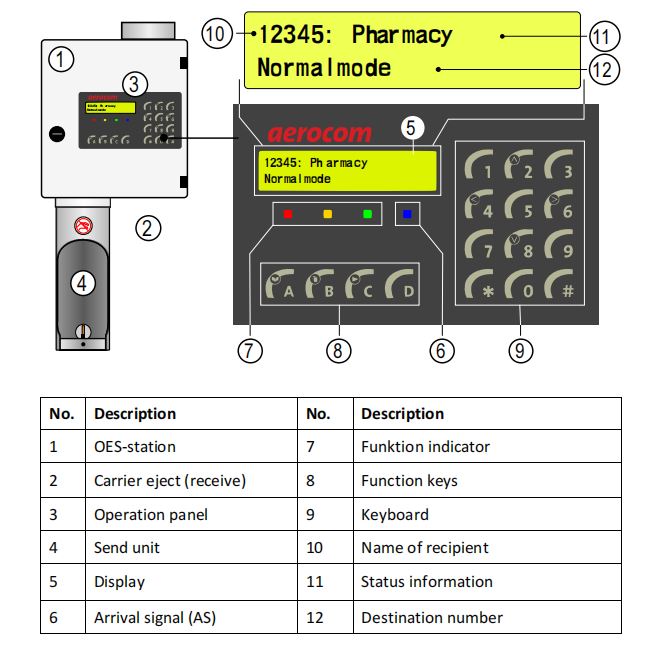

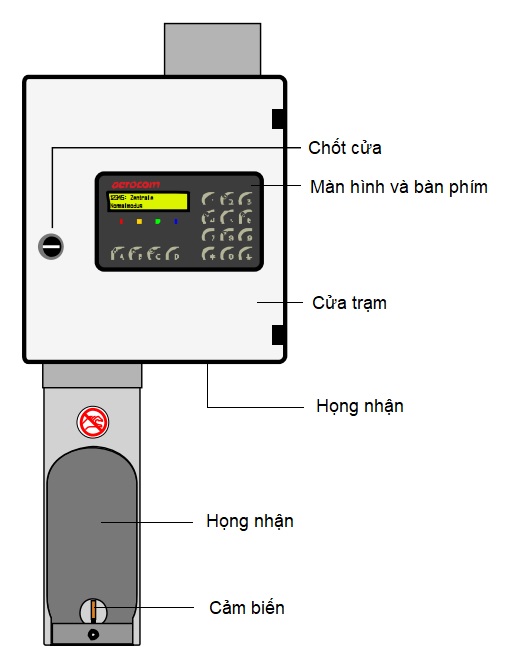

- Màn hình LCD sẽ hiển thị các thông tin cần thiết cho người dùng

- Bàn phím dùng để nhập số trạm và truy cập một số chức năng cài đặt khác.​​​​​​

2.1 Mô tả đèn tín hiệu

Màu sắc	Chỉ thị	Kí tự	Chế độ	Mô tả
Màu đỏ	Đèn báo lỗi		Bật	Trạm chuyển mẫu bị lỗi, không thể gửi và nhận
			Chớp	Hệ thống bị lỗi không thể gửi và nhận
Màu vàng	Đèn báo bận		Tắt	Hệ thống sẵn sàng
			Bật	Hệ thống bận, hộp chuyển đang gửi đi trong hệ thống
Màu xanh	Đèn báo gửi		Bật	Điểm đến chính xác, hộp chuyển được chấp nhận
Màu xanh lam	Tín hiệu báo đến		Chớp	Đèn và chuông hoạt động

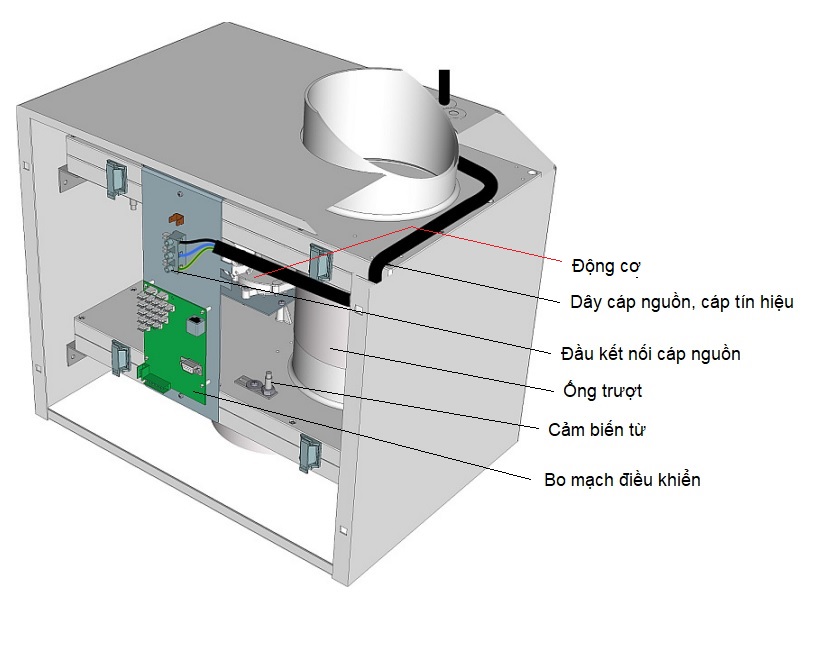

3. Cấu tạo bên trong trạm

4. Cơ cấu hoạt động

Trạm được trang bị gồm 2 động cơ với 2 nhiệm vụ khác nhau.

- Động cơ thứ 1 sẽ chịu trách nhiệm gạt thanh trượt để đóng/mở khi hộp chuyển rời khỏi trạm hoặc trạm nhận hộp chuyển.

- Động cơ thứ 2 sẽ chịu trách nhiệm nạp hộp chuyển vào vị trí để gửi đi.

Truy cập vào chức năng tại trạm chúng ta có thể điều khiển trạm:

Phím	Hình ảnh	Mô tả
Ấn phím 1		Cổng trượt SG1 di chuyển sang trái (resting position) (Trạng thái này sẽ chuẩn bị cho bước gửi hộp chuyển).
Ấn phím 2		Cổng trượt SG1 di chuyển sang phải đóng kín hoàn toàn (active position) (Trạng thái này sẽ chuẩn bị cho bước nhận hộp chuyển)
Ấn phím 3		Cổng trượt SG1 di chuyển sang phải đóng một nữa. (Trạng thái bắt đầu khi hộp chuyển đã rời trạm)
Ấn phím 4		Cổng gửi di chuyển sang trái (resting position)
Ấn phím 5		Cổng gửi di chuyển sang phải (active position)

5. Sơ đồ đấu nối

​​​

Tham khảo sơ đồ đấu nối cáp chuẩn
