Nhận thi công lắp đặt hệ thống chuyển mẫu tự động Aerocom - Sumetzberger
06/11/2023Bài viết hôm nay xin đề cập đến công tác thi công lắp đặt, đấu nối cài đặt và vận hành chạy thử hệ thống chuyển mẫu tự động. Nếu các bạn thấy hay và bổ ích xin hãy share cho mọi người cùng xem nhé.
https://tqmsolar.vn/nhan-thi-cong-lap-dat-he-thong-chuyen-mau-tu-dong-aerocom-sumetzberger
1. Giới thiệu sơ lược và lĩnh vực ứng dụng của hệ thống

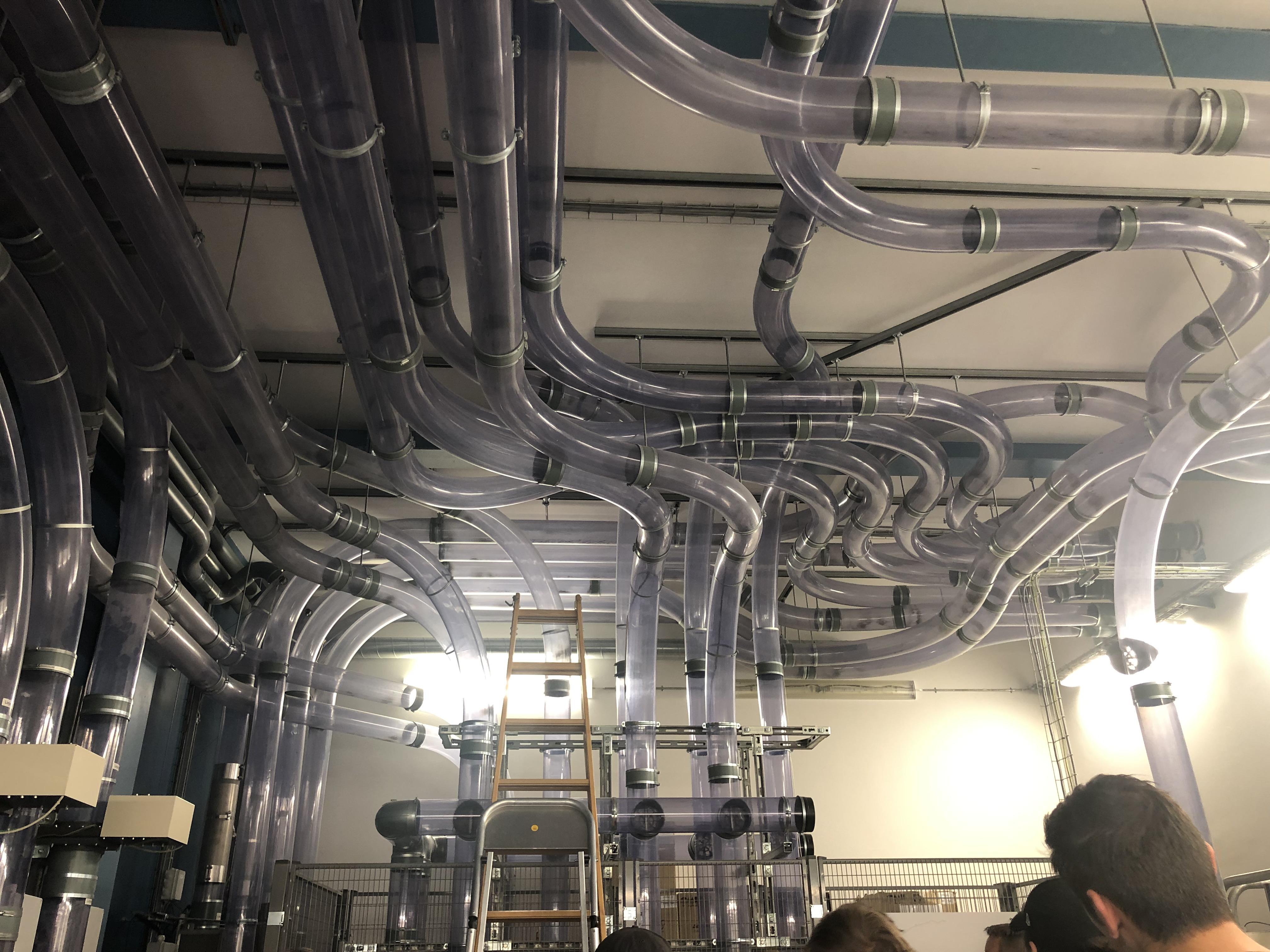

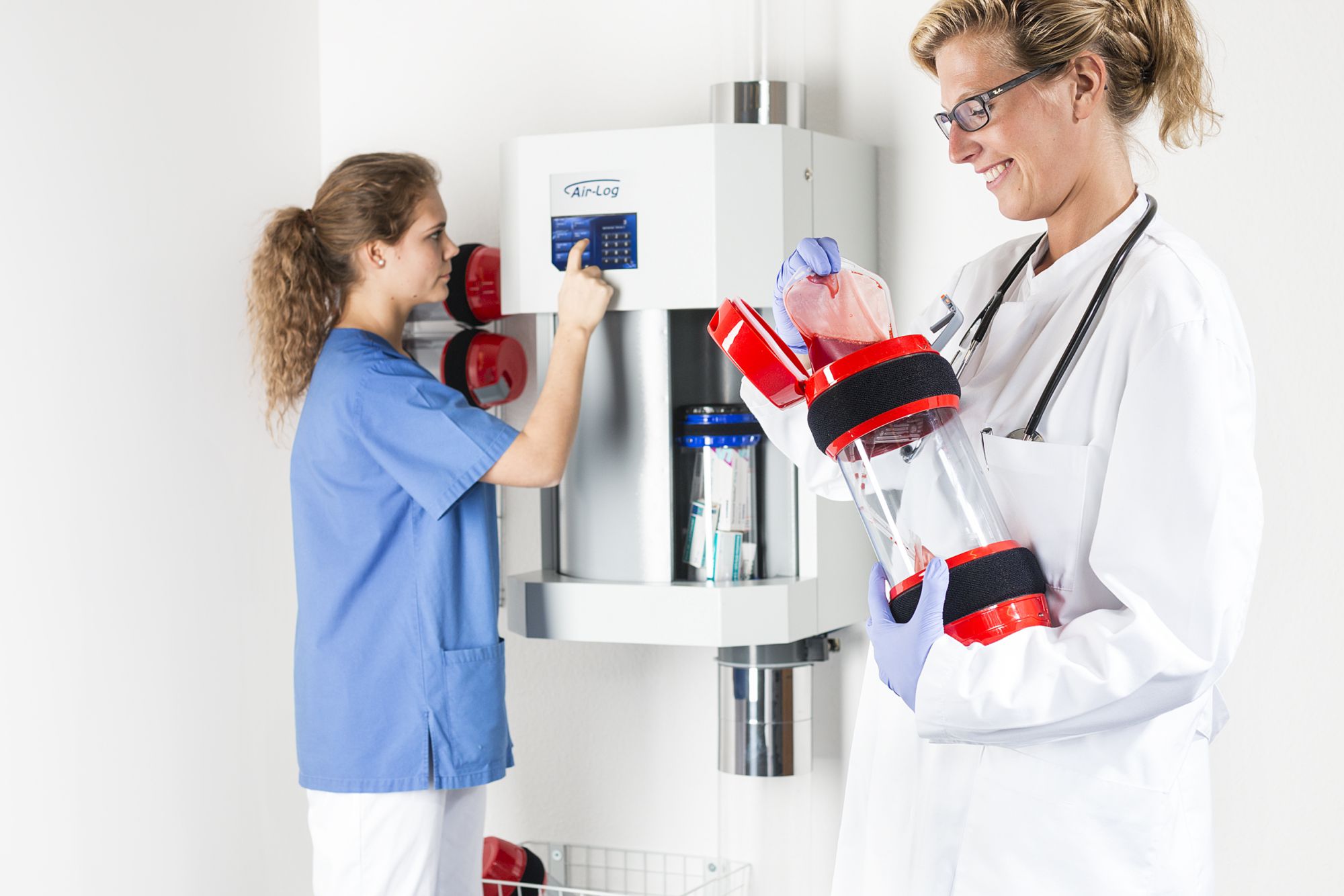

Hệ thống chuyển mẫu tự động (Pneumatic tube system) được ứng dụng trong nhiều lĩnh vực như bệnh viện, ngân hàng, casino, siêu thị, khu công nghiệp…Ở Việt Nam chúng được ứng dụng trong lĩnh vực y tế, sử dụng nhiều trong các bệnh viện. Nhằm phục vụ nhu cầu vận chuyển các mẫu xét nghiệm, thuốc men, giấy tờ, hóa đơn...
Hệ thống này ra đời nhằm giảm chi phí hoạt động, giảm nhân lực di chuyển, tiết kiệm thời gian, tăng hiệu suất làm việc và tính chuyên nghiệp trong quá trình làm việc.
Trong bệnh viện các hệ thống này chủ yếu dùng để vận chuyển mẫu xét nghiệm từ các khoa phòng đến trung tâm xét nghiệm và trả kết quả về.
Quy mô hệ thống phụ thuộc vào nhu cầu sử dụng của các khoa phòng và năng lực của bệnh viện. Hệ thống càng lớn, được thiết kế với nhiều "zone" thì thời gian vận chuyển càng được rút ngắn.
2. Thi công lắp đặt hệ thống chuyển mẫu tự động
Hệ thống này không hề phức tạp nhưng để thi công lắp đặt thì cần phải có người kỹ thuật am hiểu về nguyên lý, đặt tính kỹ thuật của hệ thống và đọc bản vẽ thuần thục mới có thể thi công đúng yêu cầu kỹ thuật. Chúng tôi có đội ngũ kỹ thuật đã từng thi công lắp đặt, vận hành và bảo trì sửa chữa hệ thống chuyển mẫu tự động của hãng Aerocom, Sumetzberger. Với thế mạnh của mình, chúng tôi luôn khẳng định chất lượng thi công lắp đặt trên từng công trình đã thực hiện. Uy tín của chúng tôi được thể hiện qua từng công trình đã thi công.
2.1 Quy trình thi công lắp đặt hệ thống
1.Nhận bản vẽ thi công từ đối tác.
2.Tính toán khối lượng công việc.
3.Báo giá cho khách hàng.
4.Khảo sát công trình thực tế.
5.Đề xuất, điều chỉnh báo giá (nếu có).
6.Chuẩn bị vật tư, đồ nghề và nhân lực.
7.Thi công lắp đặt hệ thống:
+ Thi công lắp đặt đường ống.
+ Kéo dây điện cho hệ thống.
+ Lắp đặt thiết bị đầu cuối.
+ Lắp đặt thiết bị trung tâm.
+ Cài đặt và vận hành chạy thử.
8.Nghiệm thu theo từng giai đoạn:
+ Giai đoạn lắp đặt đường ống và dây cáp điện.
+ Giai đoạn lắp đặt thiết bị đầu cuối và trung tâm.
+ Giai đoạn cài đặt và vận hành chạy thử.

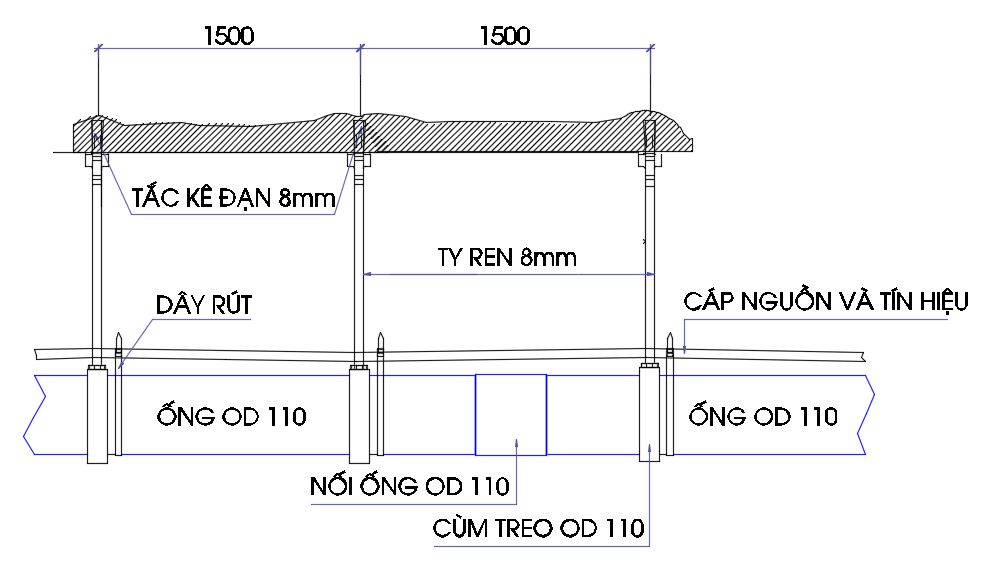

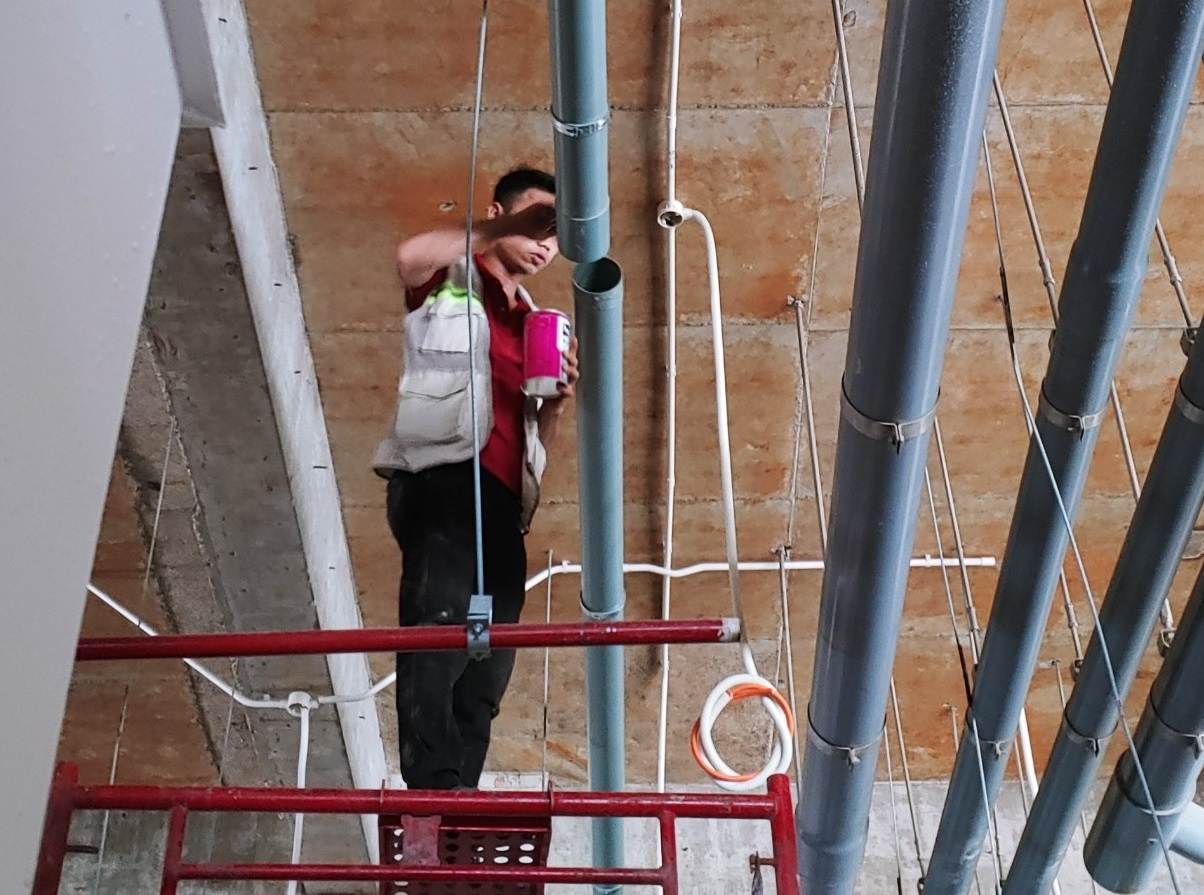

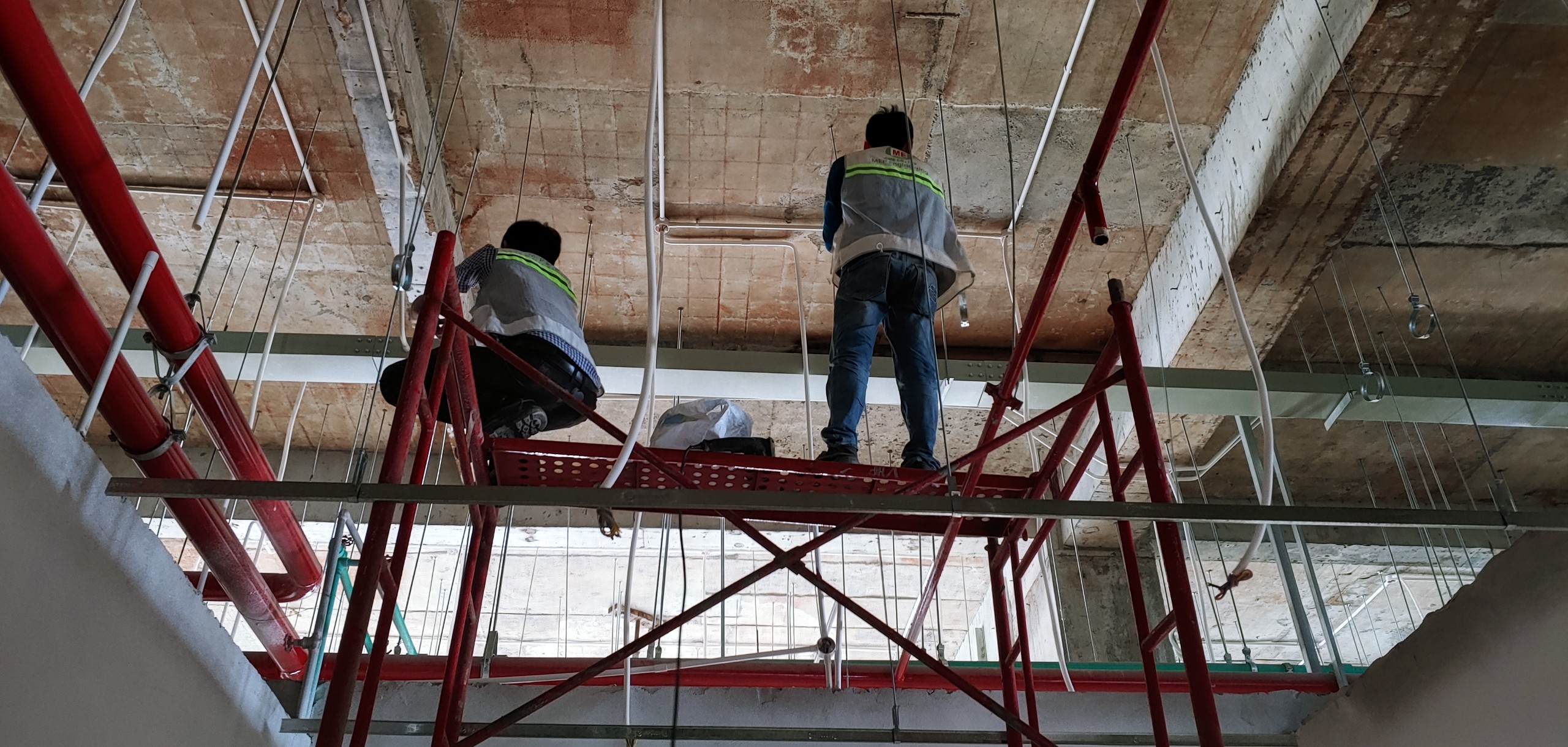

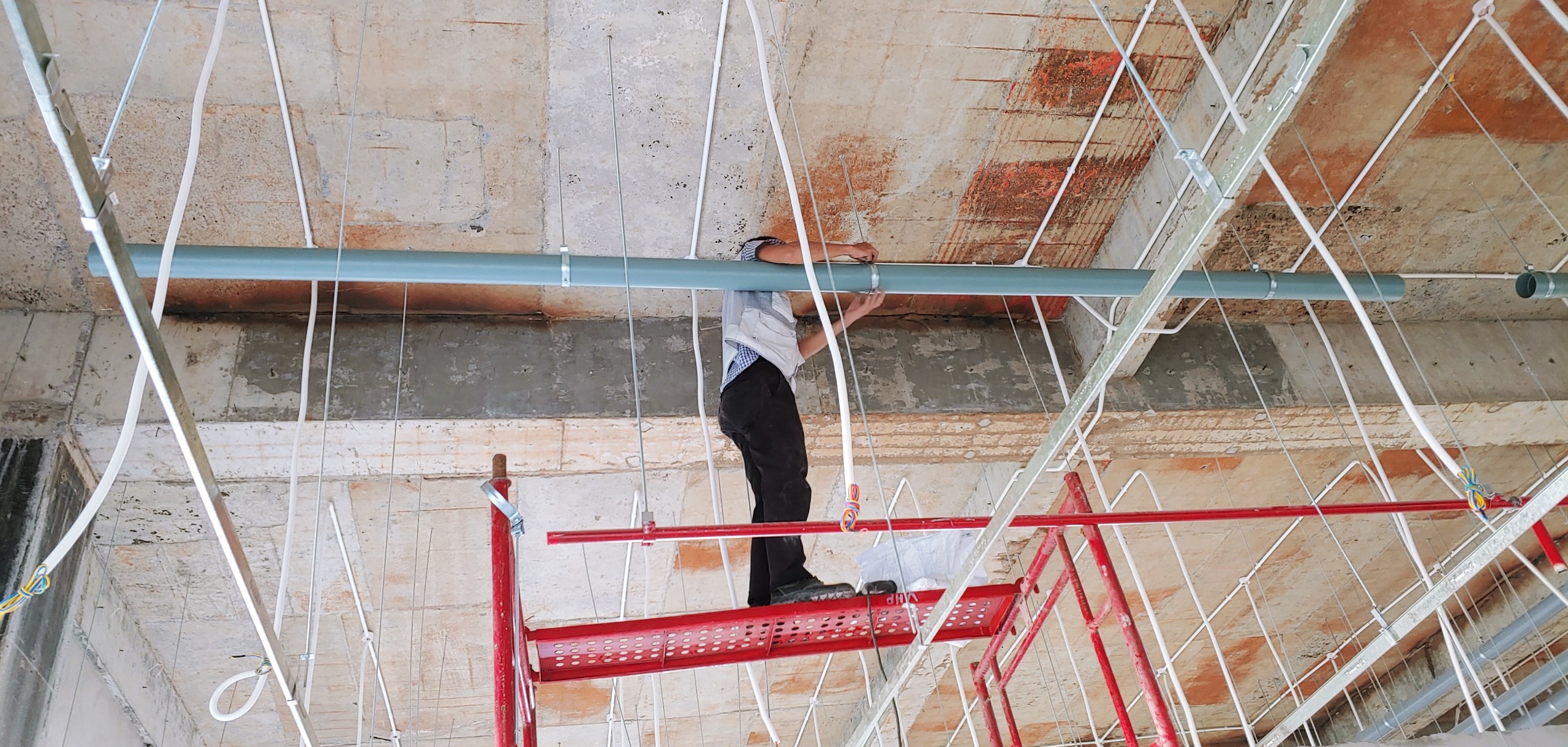

2.2 Kỹ thuật lắp đặt đường ống
- Khoảng cách cùm treo ống (đối với đường ống thẳng):
+ Đường ống OD110: 1.5 mét
+ Đường ống OD160: 2 mét
- Khoảng cách cùm treo ống (đối với đường ống lơi, lượn, ống co)
+ Đường ống OD110: 0.5 - 1 mét
+ Đường ống OD160: 0.5 - 1 mét.
Tất cả các miệng ống đều phải được vác góc, điều này sẽ giúp tăng tuổi thọ cho hộp chuyển trong quá trình vận hành.

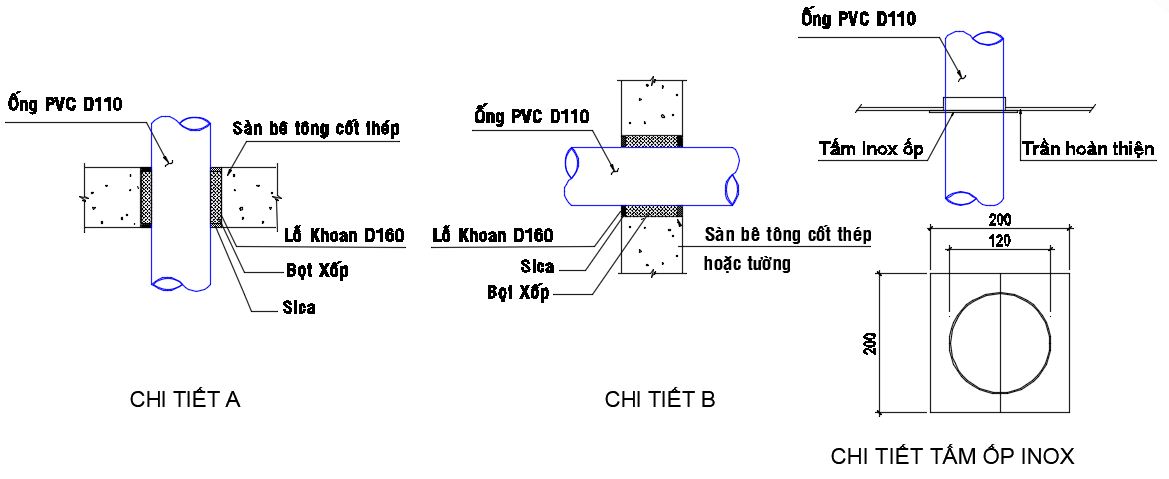

- Lắp đặt đường ống xuyên tường và xuyên sàn.
2.3 Kỹ thuật lắp đặt thiết bị
Việc lắp đặt các thiết bị trong hệ thống cũng không có gì phức tạp, chỉ cần bạn có kinh nghiệm thi công hệ thống ME thì sẽ dễ dàng lắp đặt các thiết bị này. Biết đọc các tài liệu kĩ thuật và bản vẽ kích thước của từng thiết bị.
2.3.1 Kỹ thuật lắp đặt bộ chuyển cổng (diverter)
- Đối với diverter lắp đặt trên trần. Cần lưu ý, kích thước các lỗ khoan, sau khi lắp xong dùng thước thủy để cân chỉnh độ lệch và nghiêng của thiết bị.
- Đối với diverter lắp trên tường trong hộp gain, phòng kỹ thuật, cao độ lắp đặt đề xuất là 1700mm.
- Các khớp nối của thiết bị với đường ống phải sử dụng bằng cùm inox, để có tháo rời khi bảo trì.

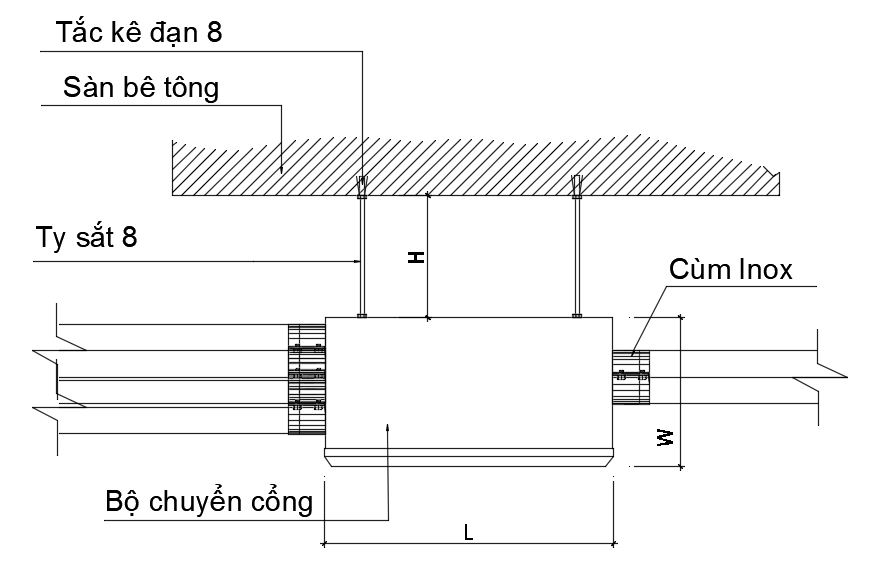

Lắp đặt trên trần

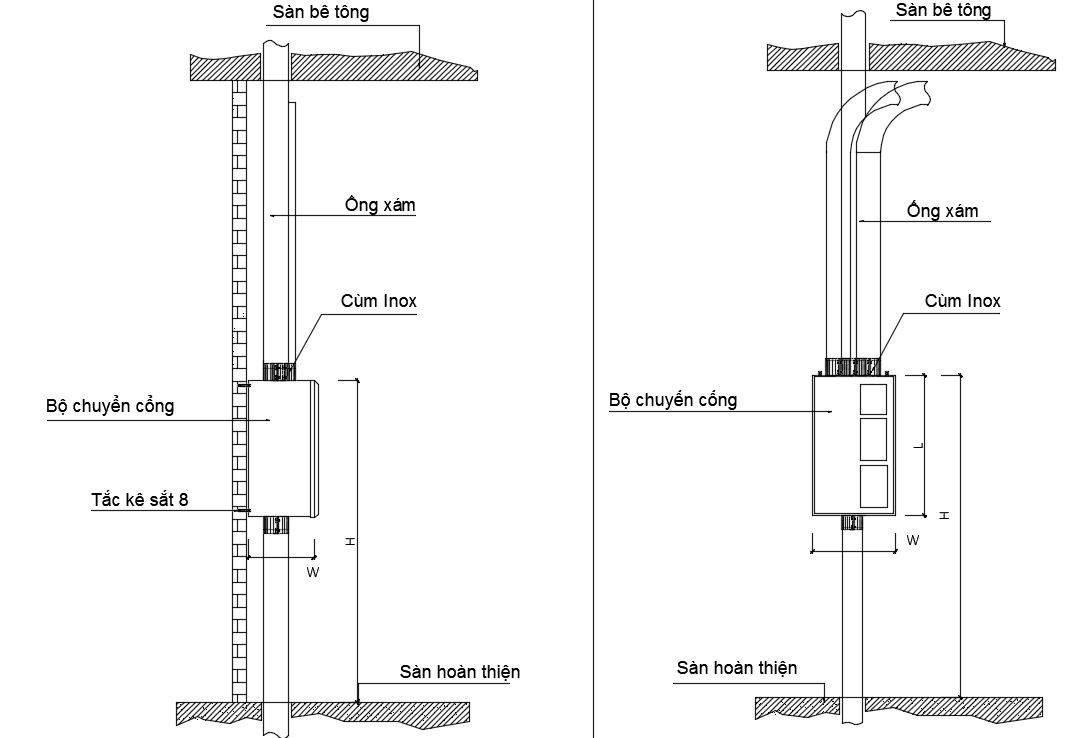

Lắp đặt trên tường

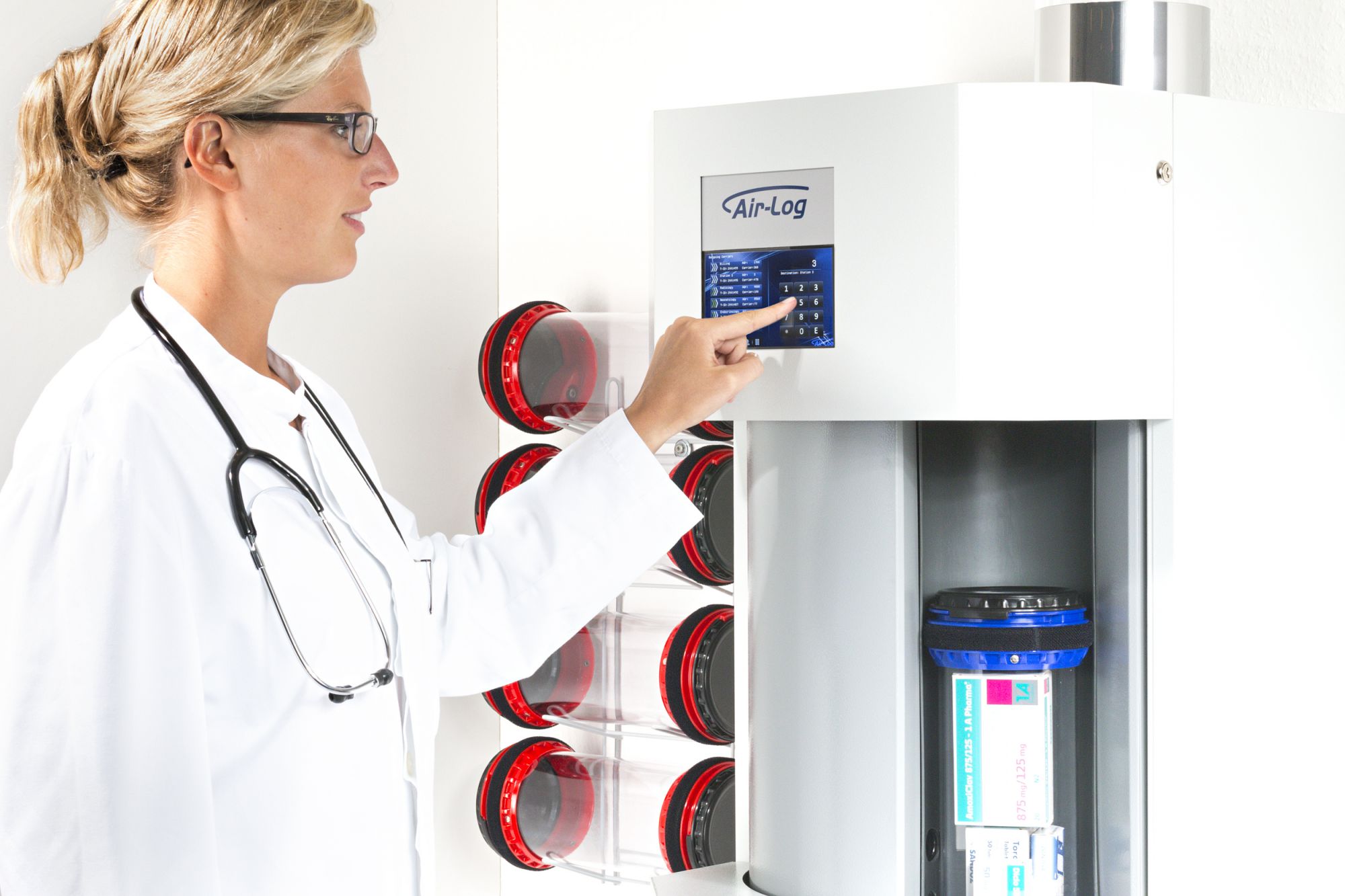

2.3.2 Kỹ thuật lắp đặt trạm chuyển mẫu (station)
- Trạm được lắp đặt trên tường với cao độ 1600mm -1700mm.
- Sau khi lắp xong dùng thước thủy để cân chỉnh độ lệch và nghiêng của thiết bị.
- Các khớp nối của thiết bị với đường ống phải sử dụng bằng cùm inox, để có tháo rời khi bảo trì.

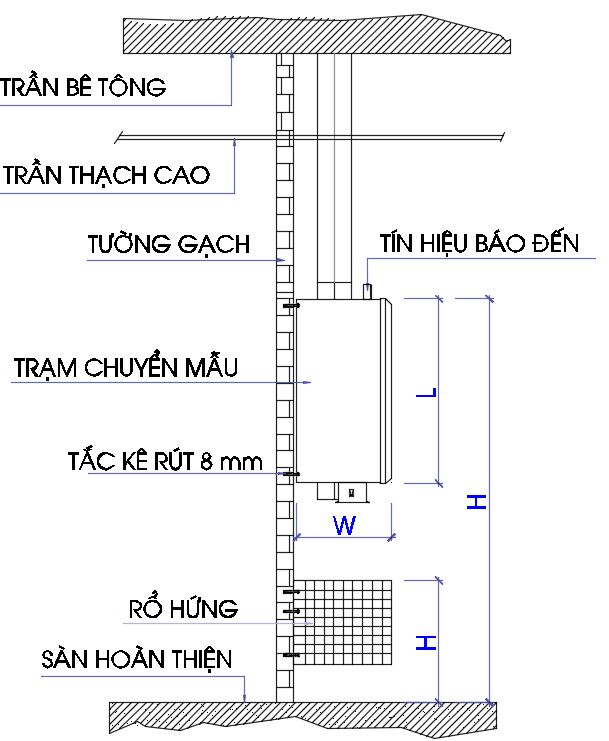

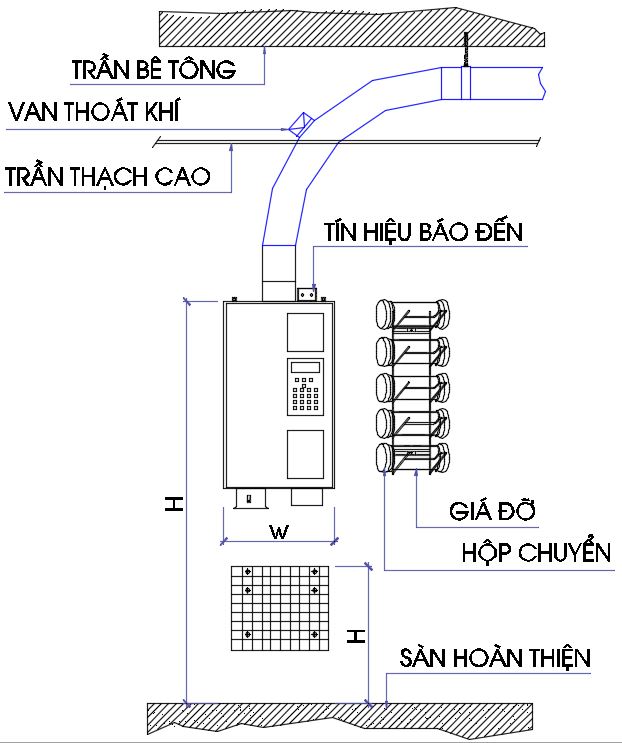

Lắp đặt trạm treo trên tường

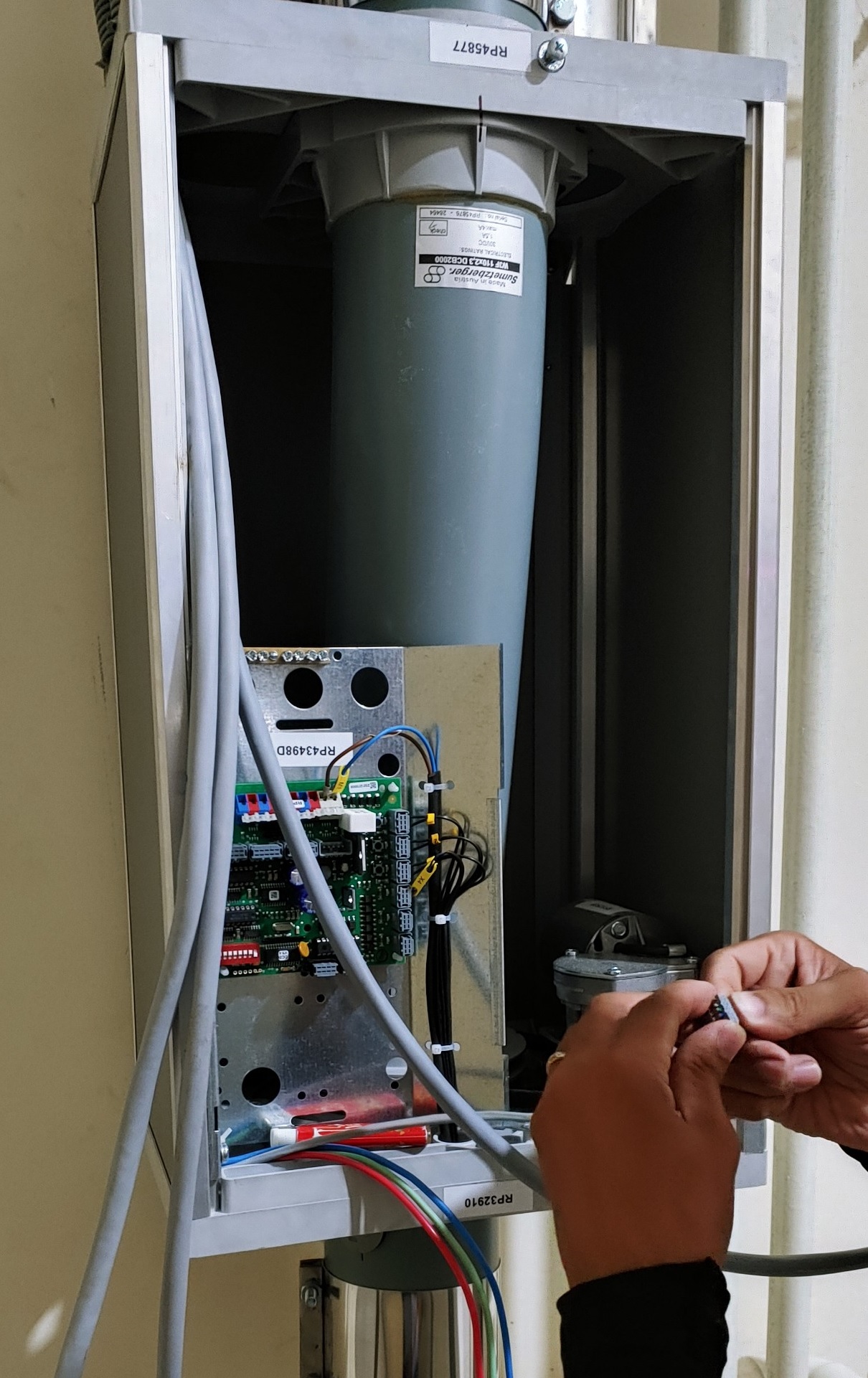

2.3.3 Kỹ thuật đấu nối cáp:
- Hệ thống sử dụng điện 30VDC, thế nên phải phân biệt rõ màu dây cáp nguồn âm (-), dương (+).
- Bấm đầu cos cho dây cáp nguồn và dây cáp tín hiệu theo đúng màu đã quy định.
- Đi dây gọn gàng, để tránh vướng vào cơ cấu truyền động của trạm và bộ chuyển cổng.
- Dây tiếp đất phải luôn luôn được nối vào Grounding của toàn hệ thống, để triệt tiêu tĩnh điện sinh ra trong quá trình hệ
thống vận hành.
2.3.4 Cài đặt và vận hành hệ thống:
- Cài đặt địa chỉ cho thiệt bị phải theo hướng dẫn trong tài liệu.
- Kiểm tra lại màu dây của cáp nguồn và cáp tín hiệu.
- Kiểm tra nguồn điện cấp vào 3 pha cho máy thổi, biến tần, 1 pha cho bộ nguồn và các thiết bị khác.
Vừa rồi là một số chia sẻ kinh nghiệm về thi công hệ thống chuyển mẫu tự động và một số lưu ý trong quá trình thi công, lắp đặt, cài đặt và vận hành hệ thống. Hi vọng sẽ giúp ích cho Quý anh chị trong ngành có thêm kinh nghiệm để chia sẻ cùng mọi người nhé.
