  Bài viết hôm nay, chúng ta sẽ đi tìm hiểu cách đấu nối dây cáp điện nguồn và cáp dữ liệu trong hệ thống chuyển mẫu tự động. Giúp các bạn đấu nối một cách chính xác nhất để không gây ra lỗi hệ thống và tránh gây hư hỏng cho bo mạch.

1. Cáp nguồn hệ thống

  Hãng Aerocom sử dụng loại dây cáp nguồn 3x2.5mm, sử dụng dây đồng lõi đơn rất cứng và khó kéo dây trong quá trình thi công. Do đó, các nhà thầu thi công có thể thay thế bằng loại dây cáp có sẵn trên thị trường Việt Nam. Dây cáp chính hãng cung cấp được quy định màu xám là cực dương (+), màu xanh dương là cực âm (-), dây tiếp đất là mày xanh lá cây sọc vàng.

  Điện áp 24VDC được sử dụng để cung cấp cho thiết bị điện tử và động cơ. Dây tiếp đất sẽ được nối tại một điểm cố định có nhiệm vụ chống nhiễu.

  Dây cáp điện bắt đầu từ bộ nguồn, chủ yếu đi dọc theo đường ống đến từng thiết bị, đến bộ chuyển cổng (diverter) chúng được chia thành từng nhánh đi tiếp đến các trạm (station).

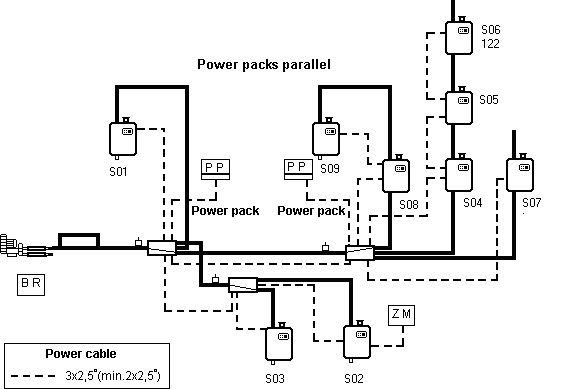

  Một bộ nguồn 5A/24V có thể cấp nguồn cho 10 thiết bị. Bộ nguồn có thể đấu nối song song hoặc tách rời.

Chú ý:

  Cáp nguồn càng dài thì suy hao điện áp càng lớn. Do đó, chúng thường được lắp đặt tại các bộ chuyển cổng vì chúng có mức tiêu thụ điện năng lớn và cũng dễ dàng phân phối điện đến các thiết bị khác hơn.

  Không lắp bộ nguồn ở đầu hay cuối hệ thống mà lắp chúng ở nơi có mức tiêu thụ điện năng lớn nhất để cân bằng điện áp cho toàn hệ thống.

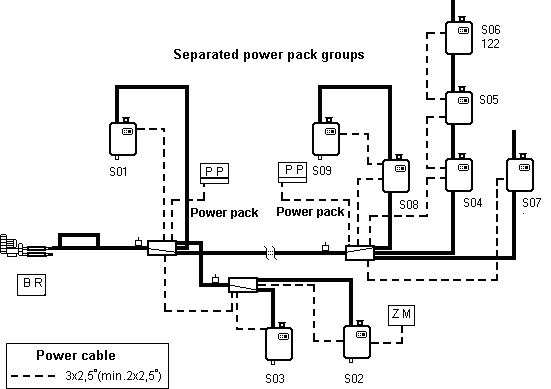

Trên các nhóm bộ nguồn riêng biệt với nhau, chúng ta không cần cáp nguồn để nối giữa các nhóm với nhau.

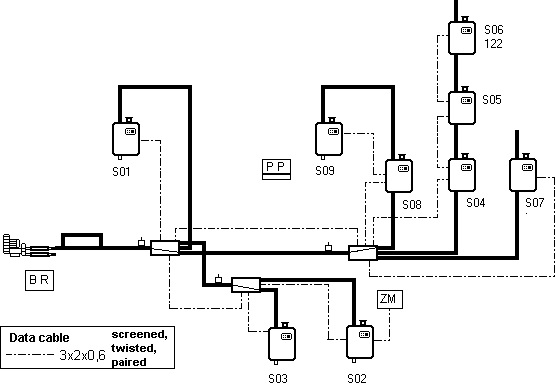

2. Cáp dữ liệu

  Việc giao tiếp giữa bộ xử lý trung tâm và các thiết bị được thực hiện thông qua cáp dữ liệu. Dữ liệu được truyển đi và nhận theo hai hướng. Cáp này phải là cáp chống nhiễu vì chúng sử dụng để truyển dữ liệu ở tần số cao nên rất dể bị nhiễu bởi môi trường xung quanh.

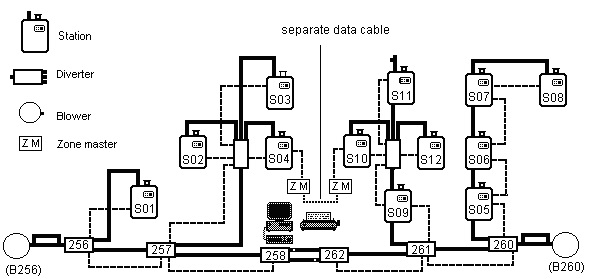

2.1 Cáp dữ liệu trong hệ thống nhiều zone (multizone system)

  Cáp dữ liệu của vùng kết thúc tại bộ xử lý trung tâm của chúng, không được kết nối từ vùng này sang vùng khác.

  Bộ xử lý trung tâm sẽ được kết nối với nhau thông qua cáp dữ liệu riêng.

  Máy tính điều khiển sẽ được lắp đặt gần bộ xử lý trung tâm bất kì trong hệ thống. Từ hệ thống kết nối đến máy tính thông qua cáp RS232 dài khoảng 2,5 mét.

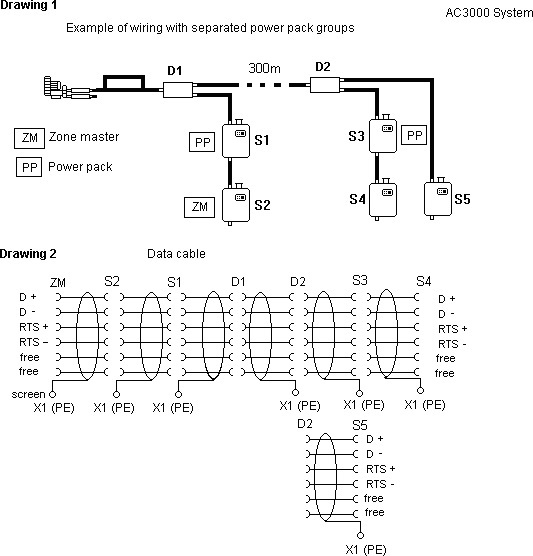

Drawing 1: Trong hệ thống các bộ nguồn được bố trí riêng biệt

Drawing 2: Sơ đồ thể hiện cáp dữ liệu được kết nối giữa các thiết bị

Cáp dữ liệu quan trọng là cặp dây có kí hiệu (D+, D-), đối với các hệ thống nhỏ, cáp dữ liệu chỉ cần 1 cặp dây này. Đối với hệ thống lớn từ 30 thiết bị trở lên hoặc có cáp điện dài từ 1000 mét trở lên phải sử dụng 2 cặp dây (D+, D-) và (RTS+, RTS-) và sử dụng bộ khuếch đại tín hiệu.

  Dây tiếp đất (screen) chống nhiễu chỉ được gắn ở 1 đầu của dây cáp giống như hình Drawing 2, để tránh trường hợp nhiễu lan ra.

  Ống S của bộ chuyển cổng (diverter) được phun lớp sơn tĩnh điện và được tiếp đất để chống tĩnh điện sinh ra trong quá trình hộp chuyển đi qua ma sát với bề mặt.

3. Một số lưu ý hướng dẫn đi dây hệ thống

Cáp dữ liệu:

1. Đoạn cáp không có màng bọc chống nhiễu tới phích cắm phải càng ngắn càng tốt (khoảng 5-6cm).

2. Đầu màng bọc chống nhiễu của cáp phải dùng co nhiệt để bảo vệ, tránh vướng vào bo mạch gây chập cháy bo.

3. Không bao giờ đi dây cáp bên dưới bo mạch, vì điều này có thể gây nhiễu tín hiệu.

4. Hệ thống có dây cáp dài 1000 mét hoặc trên 30 thiết bị phải sử dụng bộ khuếch đại tín hiệu. Cáp tín hiệu phải được kết nối 4 dây như hình Drawing 2.

5. Sử dụng dây xoắn đôi cho 1 và 2, cũng như cho dây 3 và 4 (xoắn đôi giúp giảm nhiễu tín hiệu một phần).

6. Sử dụng phích cắm phải chú ý lươn đậy nắp sau khi bấm xong đầu dây, nếu không chúng có thể bị bung ra.

7. Cố định dây cáp để không chạm vào các bộ phận chuyển động gây hư hại cho dây cáp.

8. Cáp nguồn 3x2.5mm, chúng có màu xanh lá sọc vàng dùng để tiếp đất chống nhiễu tín hiệu.

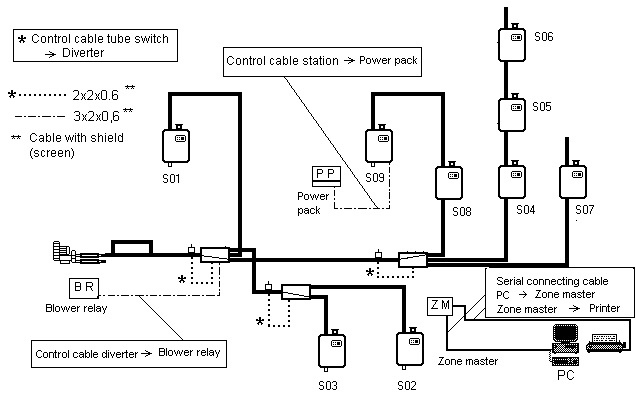

Cáp điều khiển:

  Cáp điều khiển là cáp truyền tín hiệu trực tiếp. Ví dụ: cảm biến quang, điều khiển bộ nguồn, điều khiển bộ khởi động từ, thiết bị cổng trượt. Tất cả đều được tiếp đất để chống nhiễu.

Kết nối cáp:

  Không cố định dây cáp nguồn của bộ nguồn với điện áp 3 pha vì nó có tử trường khá mạnh.

  Điện áp 24VDC trong contactor và dòng điện 3 pha phải được cố định ra xa nhất có thể.

  Vừa rồi là một số chia sẻ về cách đấu nối dây cáp nguồn và dáp dữ liệu trong hệ thống chuyển mẫu tự động của hãng Aerocom. Hi vọng sẽ giúp ích cho các bạn có thể dễ dàng tiếp cận hệ thống này. Các bạn nào có thắc mắc hãy liên hệ Fanpage để được giải đáp nhé.
