Quy trình cài đặt hệ thống chuyển mẫu tự động

Bài viết hôm trước mình đã chia sẻ cho các bạn về các lưu ý trong thi công lắp đặt đường ống và lắp đặt thiết bị. Bài viết này, mình xin chia sẻ một số lưu ý trong quá trình cài đặt hệ thống mà mình đã đúc kết được sau bao năm làm trong lĩnh vực này.

1. Kỹ thuật lắp đặt đường ống:

 Về kỹ thuật lắp đặt đường ống có một số lưu ý như sau:

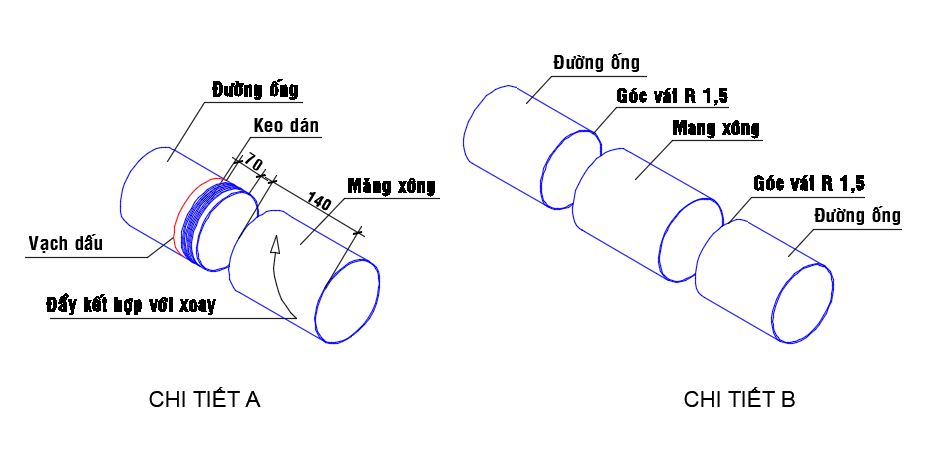

- Bất cứ đầu ống nào cũng phải được cạo/ vác góc. Bởi vì, các cạnh đầu ống rất sắc bén có thể làm hư hại ron hộp chuyển mẫu trong quá trình hộp chuyển chạy trong đường ống. Nếu không được xử lý đúng cách có thể gây ra lỗi hệ thống trong quá trình vận hành.

- Hạn chế tối đa các đoạn lơi, lượn khi lắp đặt hệ thống. Bởi vì, chúng có thể gây hư hại cho hộp chuyển mẫu khi đi qua những đoạn lơi, lượn. Nếu thi công không đúng cách cũng có thể phát sinh lỗi trong quá trình vận hành.

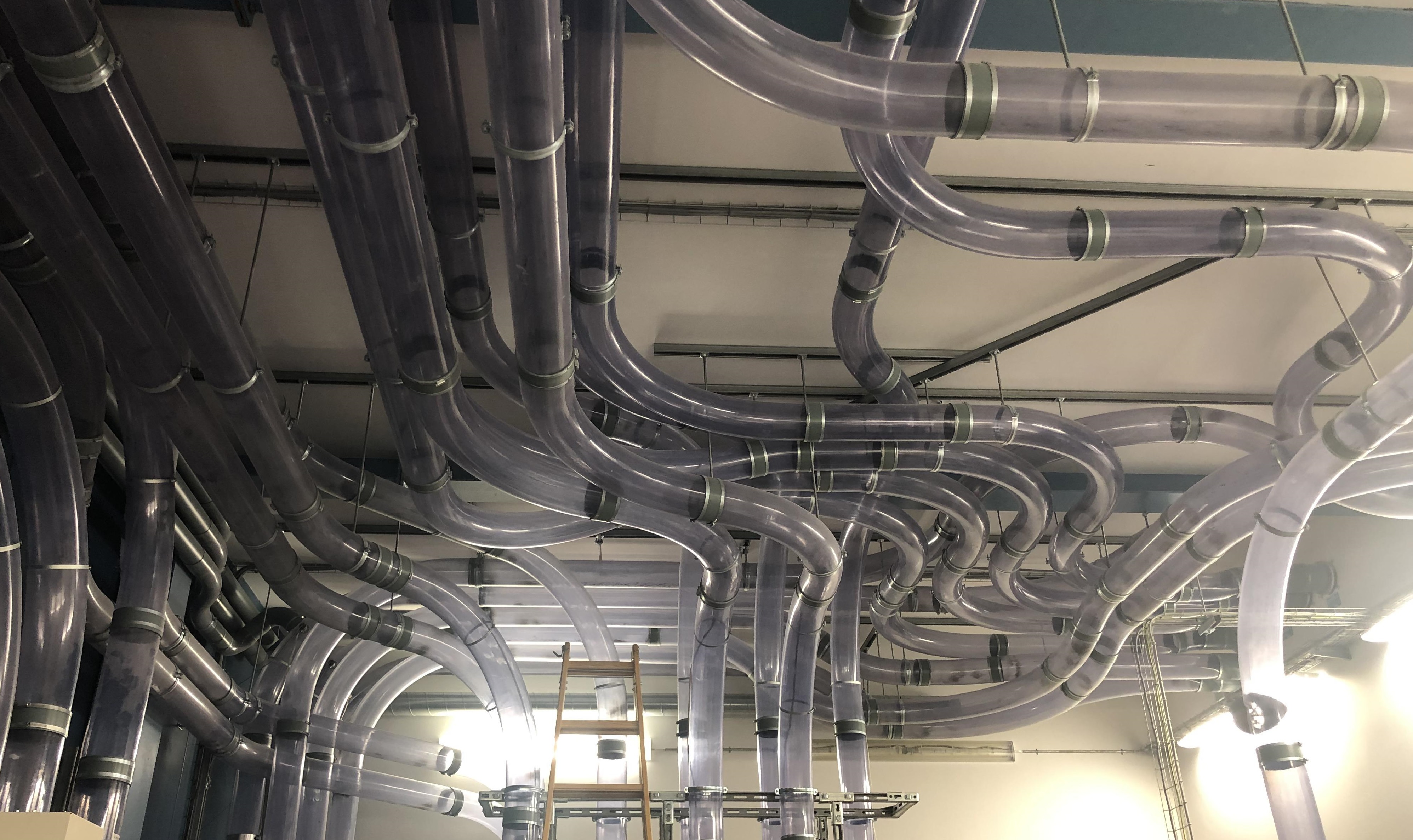

- Lắp đặt đường ống phải thẳng, không xiên vẹo, các vị trí co phải vuông góc với đường ống.

- Lắp đặt ti treo tại các khúc co, lơi, lượn phải dày hơn các vị trí khác trên đường ống.

- Lắp đặt các tuyến ống kết nối với bộ chuyển cổng (diverter) phải đọc kĩ tài iệu về các cao độ của họng ống, để lắp đặt đường ống cho phù hợp. Không được cố ép các tuyến ống vào họng ống của diverter khi lắp sai cao độ. Điều này, không tốt cho đường ống về sau này, khi hệ thống đi vào hoạt động.

2. Kỹ thuật lắp đặt thiết bị:

  Đối với việc lắp đặt thiết bị trên trần, cần phải có sự tính toán từ đầu khi lắp đặt các họng ống kết nối. Các tắc kê, bulong và tán phải được xiết thật chặt để cố định thiết bị tránh tình trạng bị bung ra trong quá trình vận hành hệ thống.

(Theo quan sát trong những năm đi thi công, một số hệ thống khác việc xiết bulong ti ren và cùm không được xem trọng, có thể là nó không quan trọng lắm hoặc do cách thi công cẩu thả. Nhưng đối với hệ thống này việc xiết chặt các chi tiết là rất cần thiết vì đường ống và thiết bị có thể rung lắc trong quá trình hoạt động).

3. Kĩ thuật đấu nối thiết bị

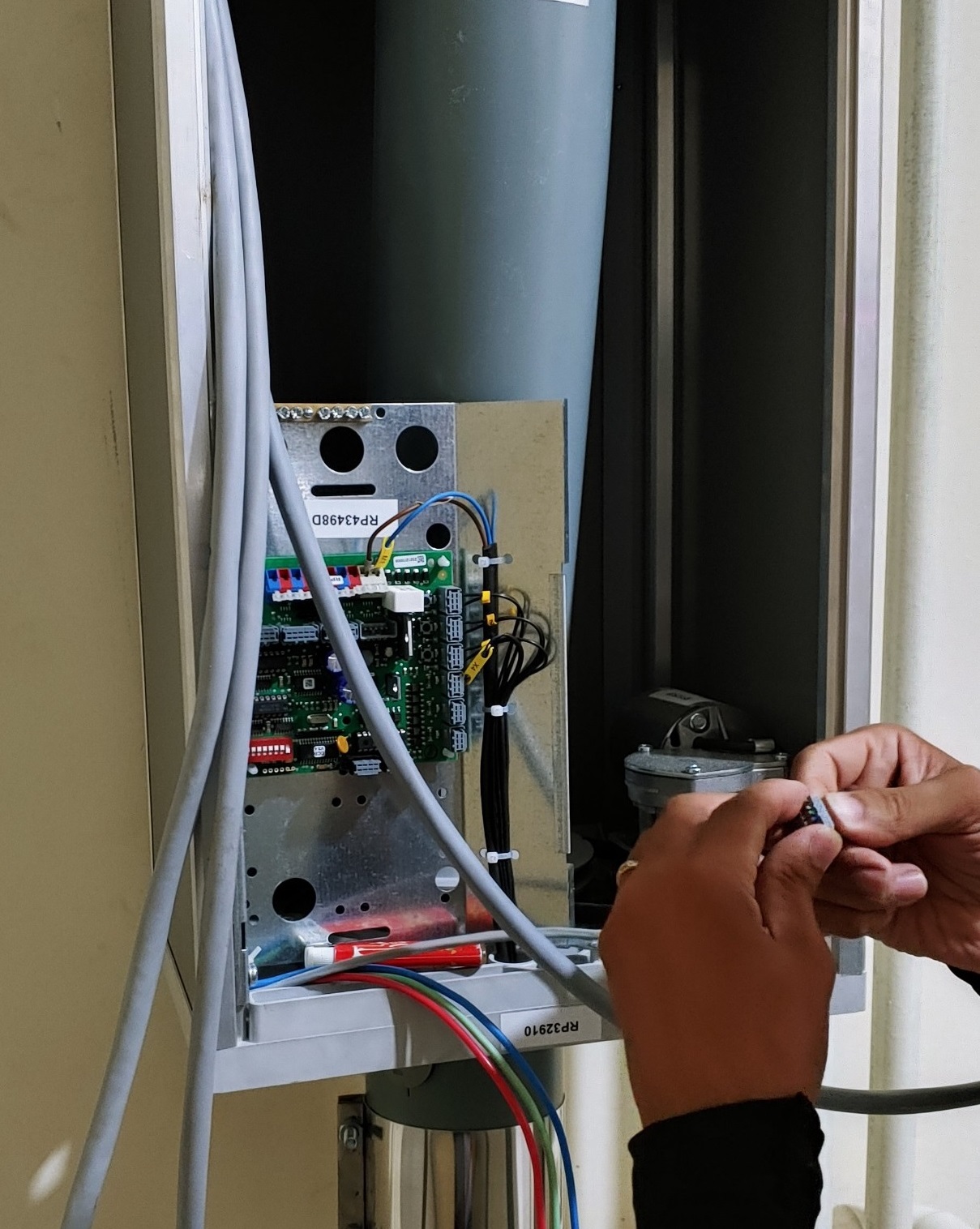

 - Việc đấu nối dây cáp cho thiết bị cần phải đọc kĩ tài liệu kĩ thuật của hãng để không đấu nối sai làm hỏng thiết bị.

  - Đấu cấu nguồn chắc chắn phải chú ý tới cực + - và màu dây. Nếu đấu sai sẽ làm cháy bo mạch ngay.

  - Đấu cáp tín hiệu phải theo tài liệu hướng dẫn của hãng để bấm đầu cos cho đúng, theo từng màu dây. Tùy theo hạng áp dụng công nghệ gì mà các jack cắm tín hiệu có cắm theo thứ tự hay như nhau và số lượng dây tín hiệu.

(Đối với dây cáp tín hiệu hãng Sumetzberger sẽ có thứ tự IN và OUT, còn đối với hãng Aerocom thì các chân như nhau).

 - Đấu nối dây cáp cho thiết bị phải đấu nối gọn gàng, có kí hiệu cụ thể để thuận tiện cho công tác bảo trì bảo dưỡng sau này.

4. Kỹ thuật lập sơ đồ nguyên lý và cài đặt hệ thống:

Quy trình cài đặt:

- Cài đặt địa chỉ cho các các thiết bị trong hệ thống

- Lên bản vẽ sơ đồ nguyên lý của hệ thống

- Vẽ sơ đồ nguyên lý vào phần mềm

- Cài đặt các thông số của các thiết bị trên phần mềm

- Cài đặt các thông số khác...

Đối với diverter

 - Để lập ra sơ đồ nguyên lý hệ thống bạn cần phải đọc tài liệu kĩ thuật của bộ chuyển cổng (diverter) về thứ tự các cổng (port) lúc đó mới có thể vẽ sơ đồ nguyên lý vào phần mềm điều khiển hệ thống.

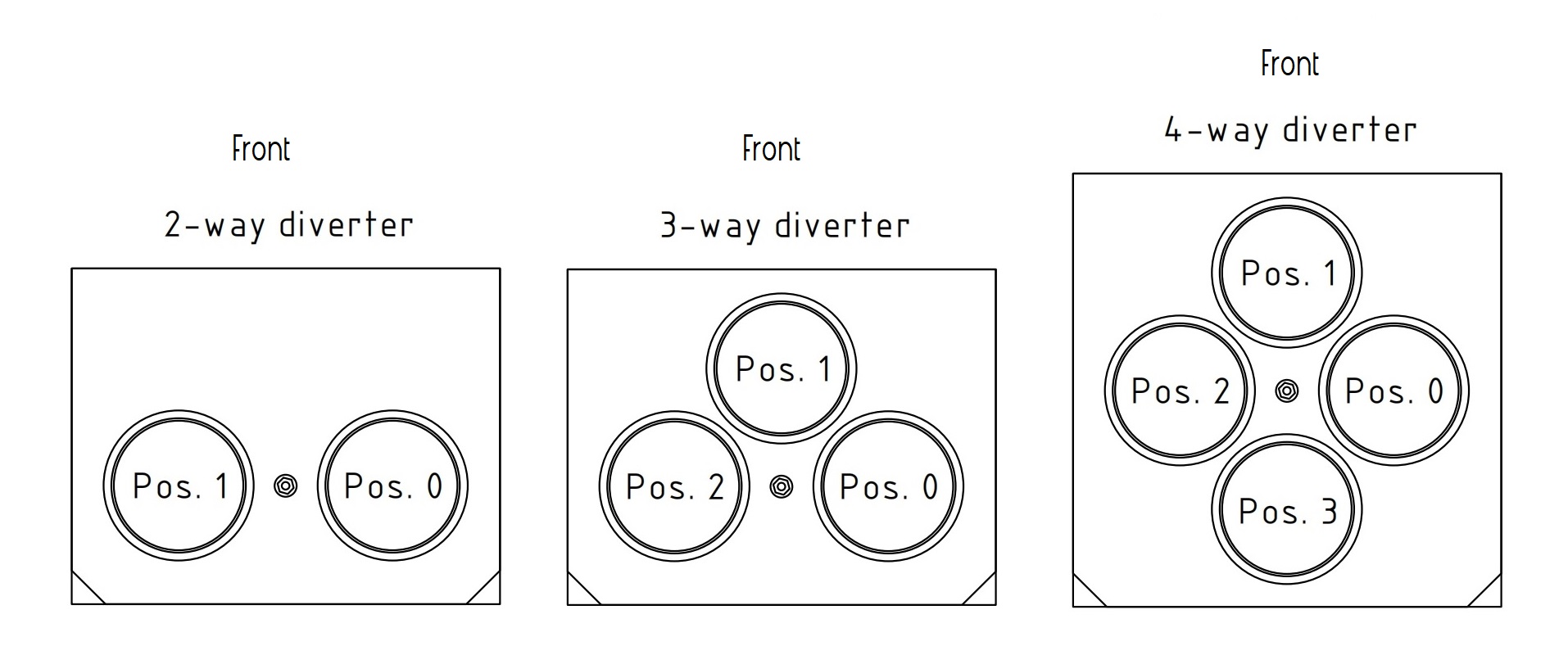

Ví dụ: Quy định thứ tự port của hãng Aerocom

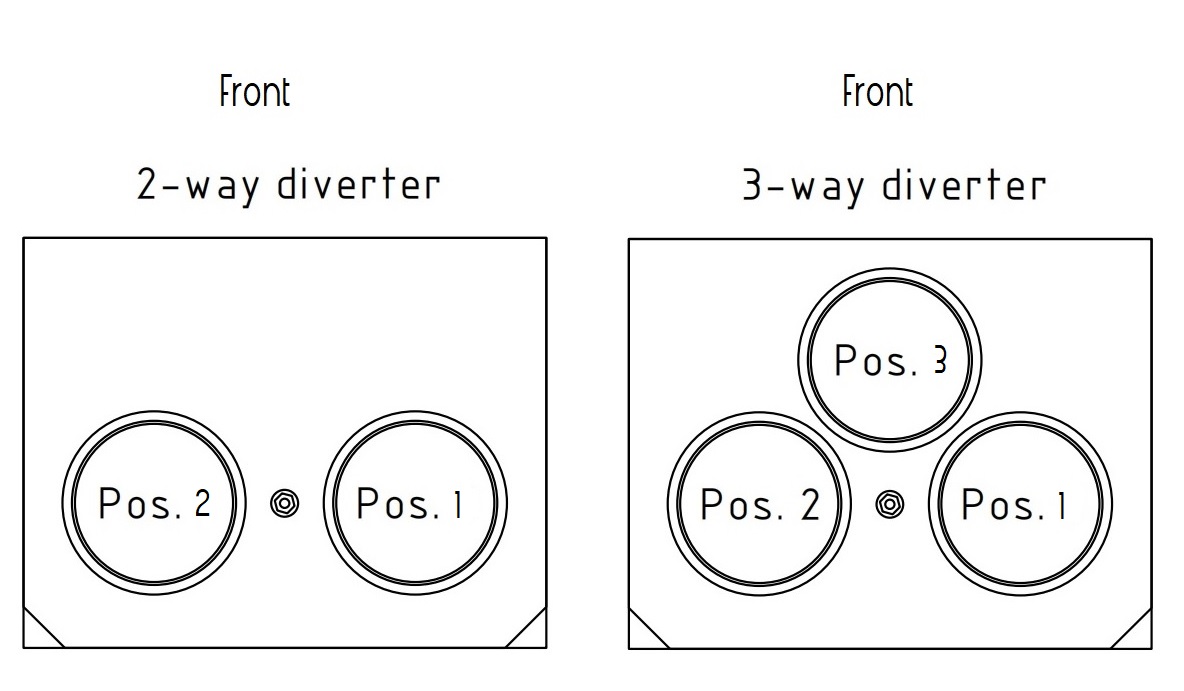

Ví dụ: Quy định thứ tự port của hãng Sumetzberger

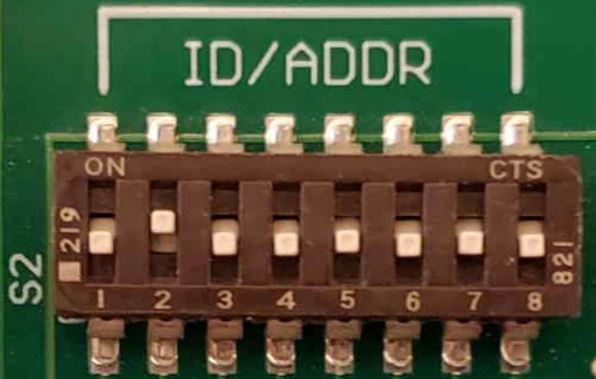

 - Trên mỗi bo mạch diverter đều có DIP switch để cài đặt địa chỉ cho thiết bị. Các quy định về cài đặt địa chỉ có trong tài liệu của hãng cung cấp.

Đối với trạm chuyển mẫu

- Đối với bo mạch trạm của hãng Aerocom thì sẽ không có DIP switch mà chúng ta sẽ truy cập vào chương trình tại trạm để cài đặt địa chỉ cho nó.

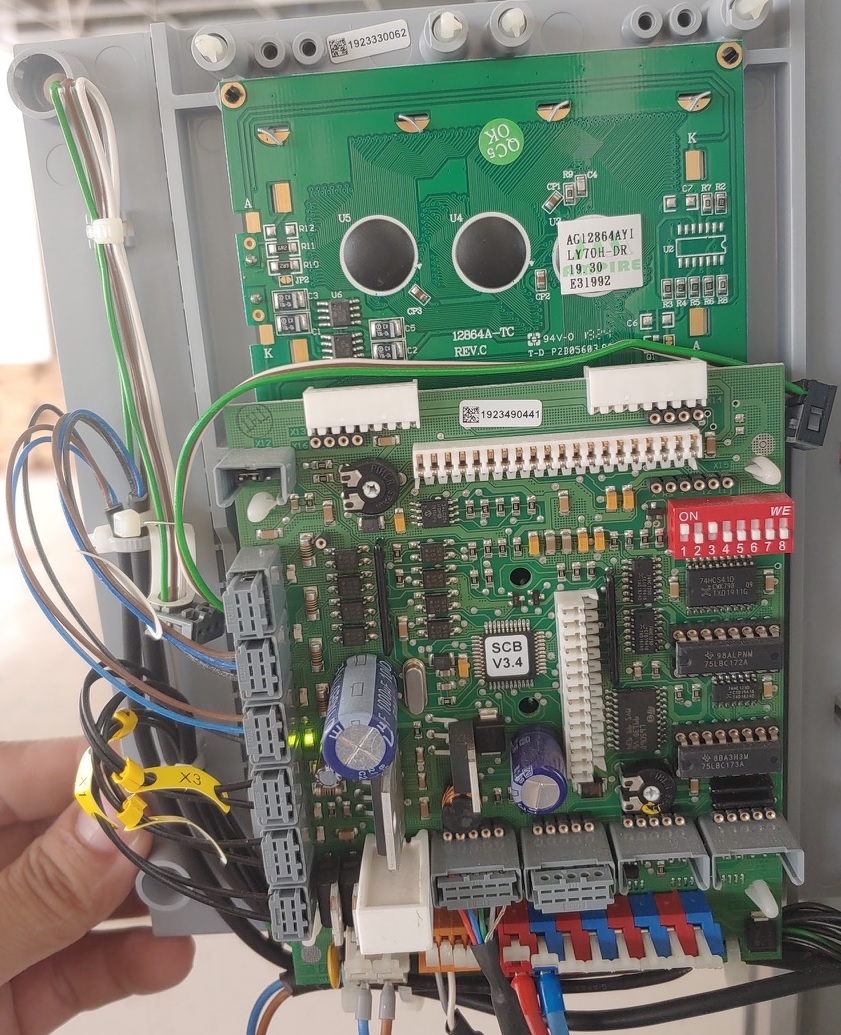

- Đối với bo mạch của hãng Sumetzberger thì chúng sẽ có DIP switch để chúng ta cài đặt bằng cách gạt ON OFF.

Đối với bo mạch chủ của Aerocom

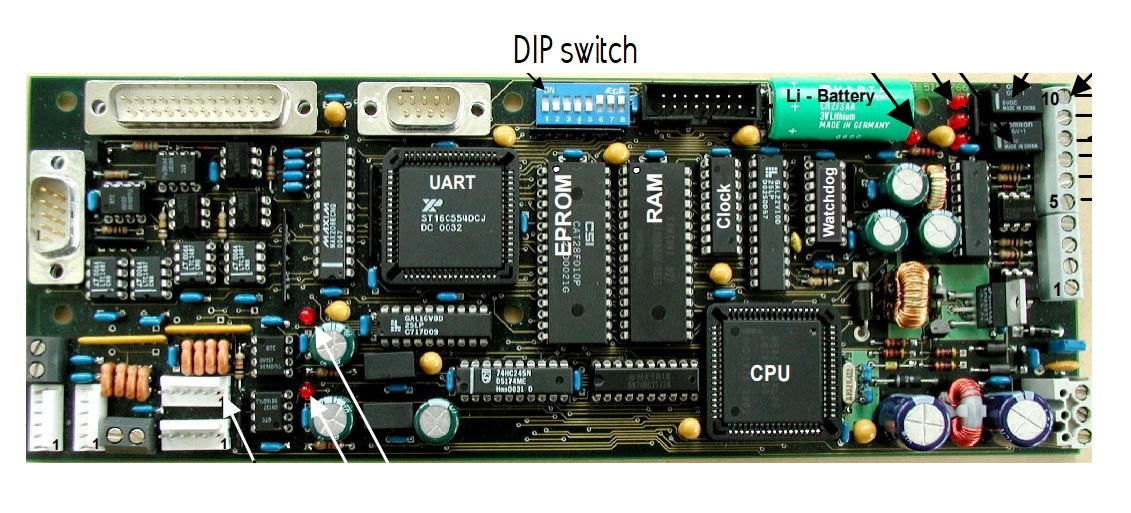

Bo mạch chủ của Aerocom vẫn có DIP switch để chúng ta cài đặt địa chỉ cho chúng. Từ bo mạch chủ sẽ kết nối đến máy tính trung tâm.

Hãng Sumetzberger thì không sử dụng bo mạch chủ mà sẽ sử dụng máy tính trung tâm để điều khiển hệ thống.

  Vừa rồi là một số kinh nghiệm muốn chia sẻ cho mọi người về quy trình từ lắp đặt đến cài đặt hệ thống sẽ như thế nào. Chúng ta có thêm kiến thức để thi công, cài đặt và vận hành hệ thống một cách tốt nhất.

 Phần sau, chúng ta sẽ làm quen với phần mềm điều khiển hệ thống và các cài đặt cơ bản trong phần mềm nhé.
